产品特点：
★ 线性优异，重复精度高，使用寿命长
★ 铰接式，搭配双鱼眼允许15°的偏差
★ 贵金属多触电电刷，带弹性阻尼
★ 防护等级IP65，防尘防低频喷射水
★ 可配置电压、电流、数字485模块
产品简介：
DSJ系列，微型铰接式直线位移传感器，有效行程：25mm~525mm，两端均有2mm缓冲行程，重复精度：0.01mm，线性精度：0.1%~0.05%FS。外壳表面阳极处理，经久耐用；内置导电塑料测量单元，无温漂，使用寿命长。出线方式有，侧出线和直出线2种。防护等级：IP65，可以适用在大多数场合。本产品用来测量存在摆动情况的位移变化，采用双鱼眼轴承自动纠偏的连接装置，15°的连接角度偏差不会带来任何负面影响。电刷架结构均采用弹性补偿结构，运行稳定可靠，使用寿命长。
参数表：
电气参数 | 量程选型： | |||
产品型号 | DSJ 系列 | 25 50 75 100 125 150 175 200 225 250 275 300 325 375 500 525 | ||
供电电源 | 5 ~ 30VDC（可选） | |||
输出方式 | 模拟量：电阻信号（0~5KΩ）、电压信号（0~5/0~10V）、电流信号（4~20mA） | |||
数字信号：RS485（Modbus协议） | ||||
测量行程 | 25~100mm | 125~175mm | 200~525mm | |
线性精度 | 0.1%FS | 0.08%FS | 0.05%FS | |
标准阻值 | 5KΩ | |||
阻值公差 | ±10% | |||
重复精度 | 0.01mm | |||
滑刷工作电流 | ≤1uA 致故障时最大10mA | |||
绝缘阻抗 | ≥10MΩ（500VDC，1bar，2s） | |||
绝缘强度 | ≤100uA（50HZ，500VDC，1bar，2s） | |||
环境参数 | ||||
抗振动指标 | 5~2000HZ，Amax=0.75mm，amax=20g | |||
抗冲击指标 | 50g，6ms | |||
环境温度 | -40℃ ~ 120℃ | |||
使用寿命 | 1000万次 | |||
瞬间加速度 | ≤200m/s2 | |||
运行速度 | ≤10m/s | |||
| 防护等级 | IP65 | |||
| 机械参数 | ||||
| 量程 | 25/50/75/100mm | 125/150/175mm | 200/225/250/275/300/375/500/525mm | |
| 外壳长度 A | ≈ 量程 +54 mm | ≈ 量程 +55 mm | ≈ 量程 +56 mm | |
机械行程 MT | ≈ 量程 +4 mm | ≈ 量程 +5 mm | ≈ 量程 +5 mm | |

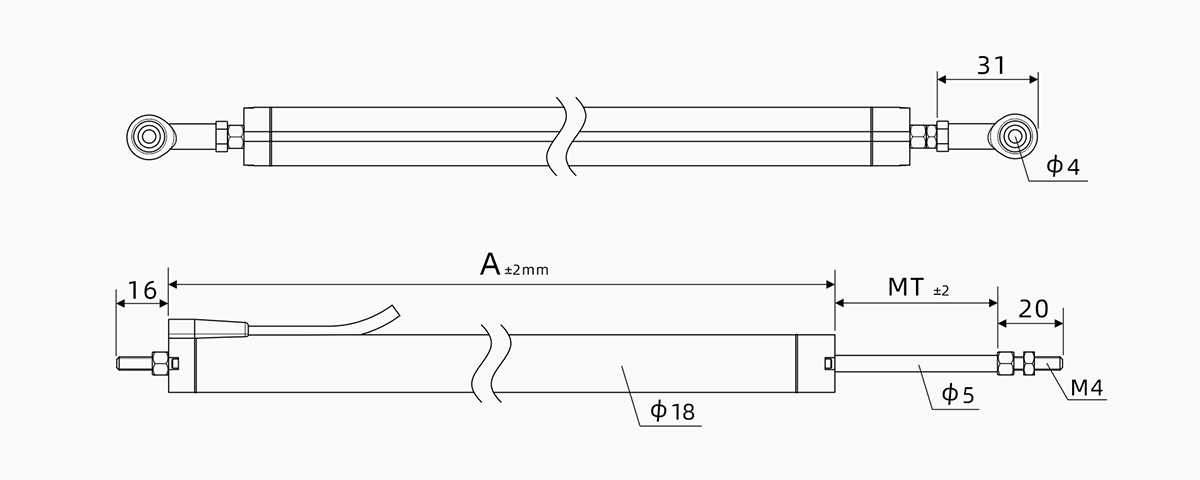

尺寸图:
更详细的产品尺寸资料，请联系客服，领取产品【2D/3D】素材。欢迎拨打我们的24H服务热线：400-0909-602

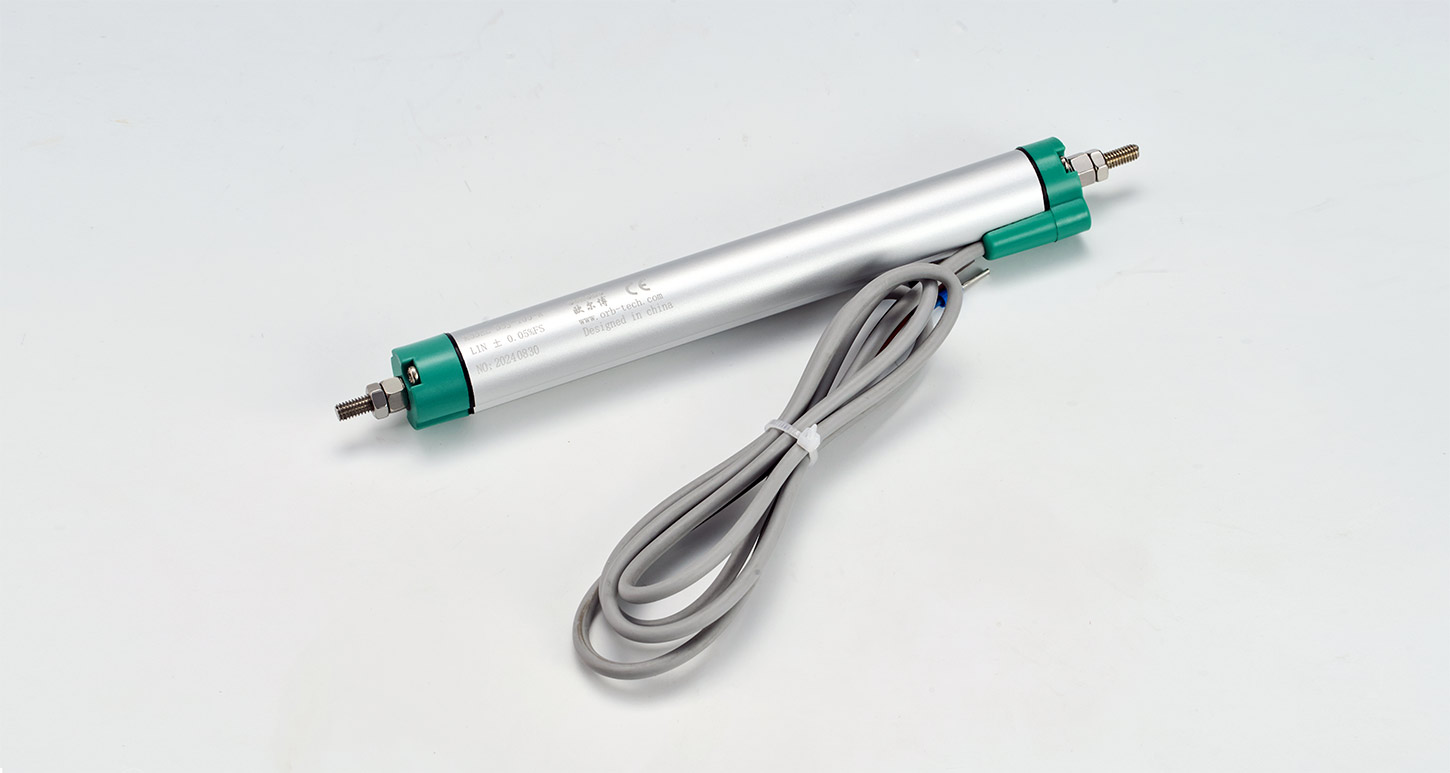

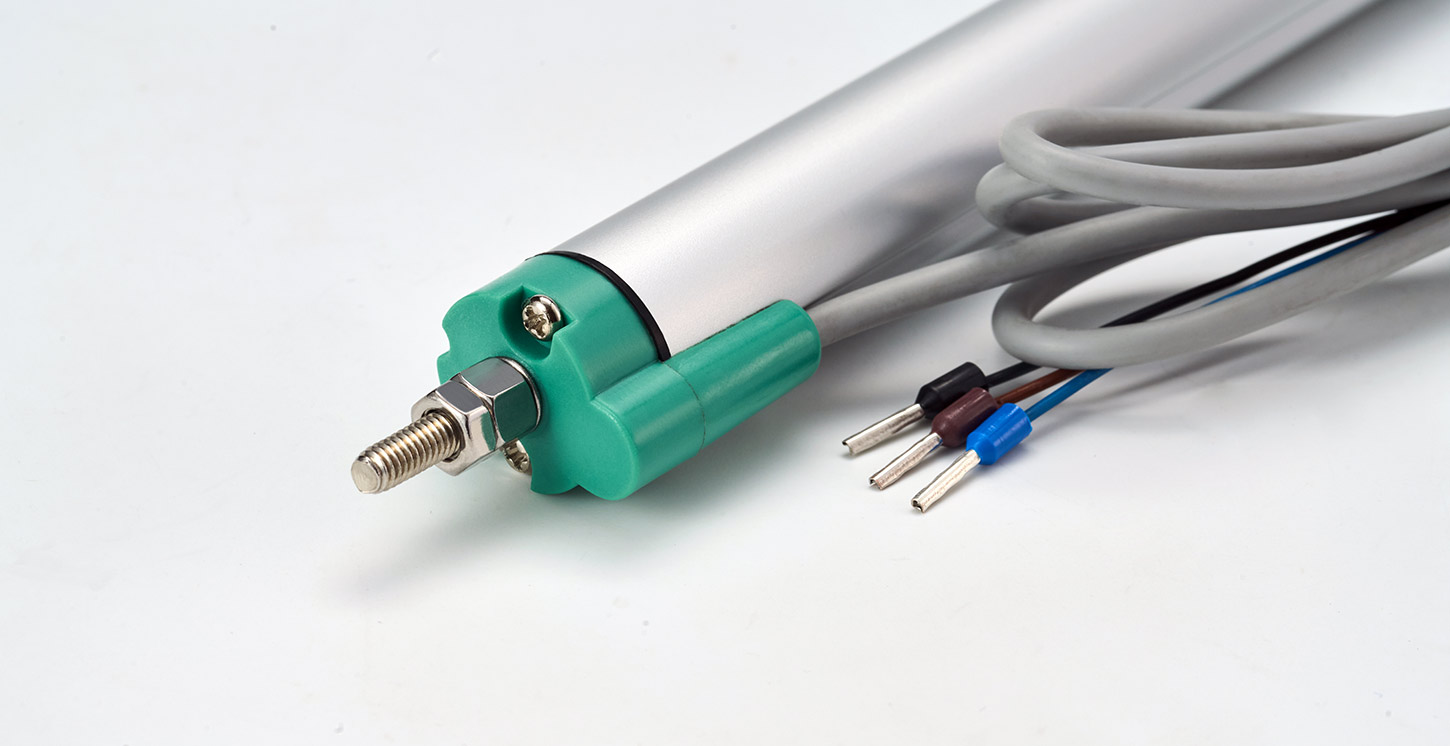

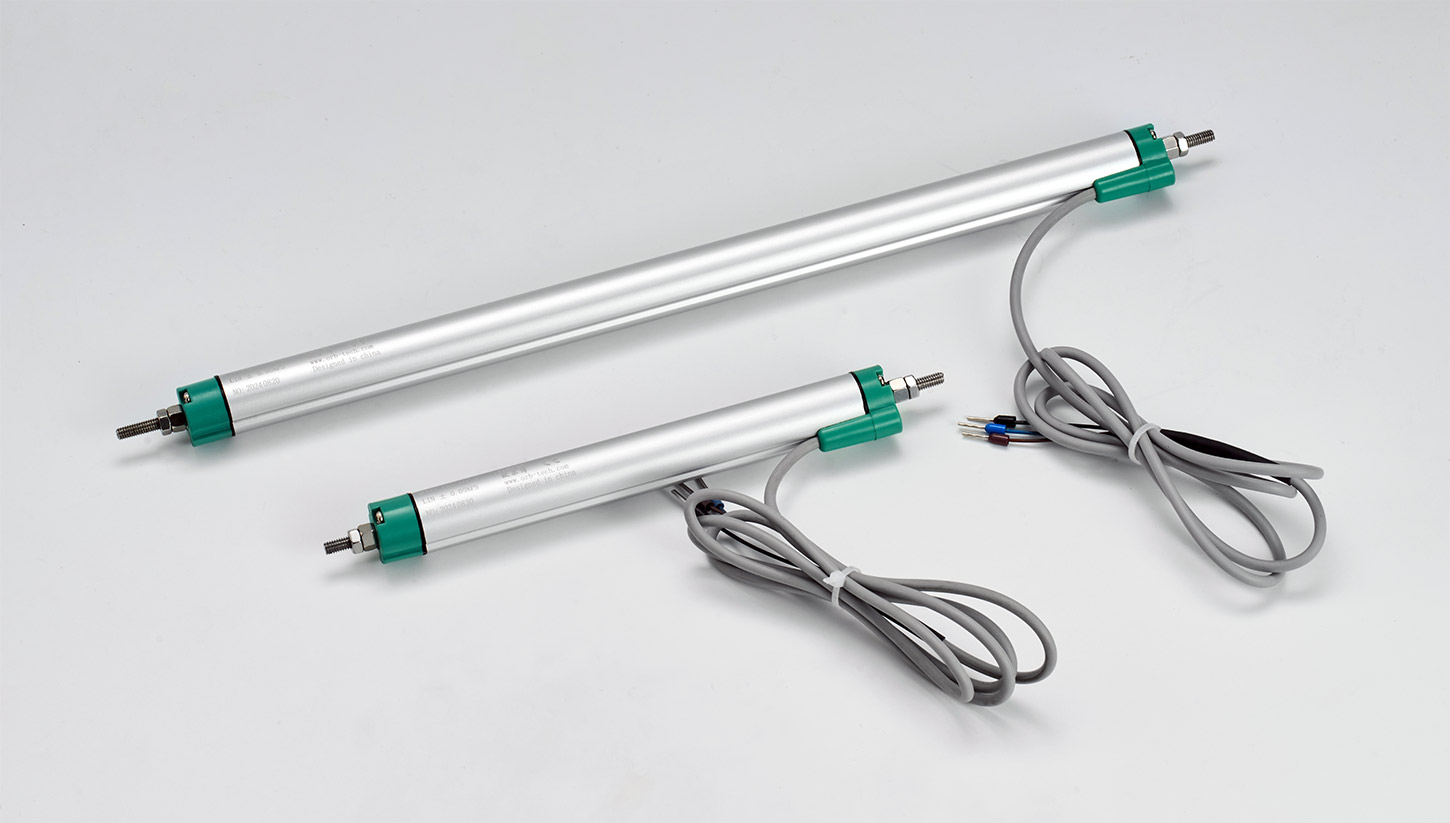

实物图:
