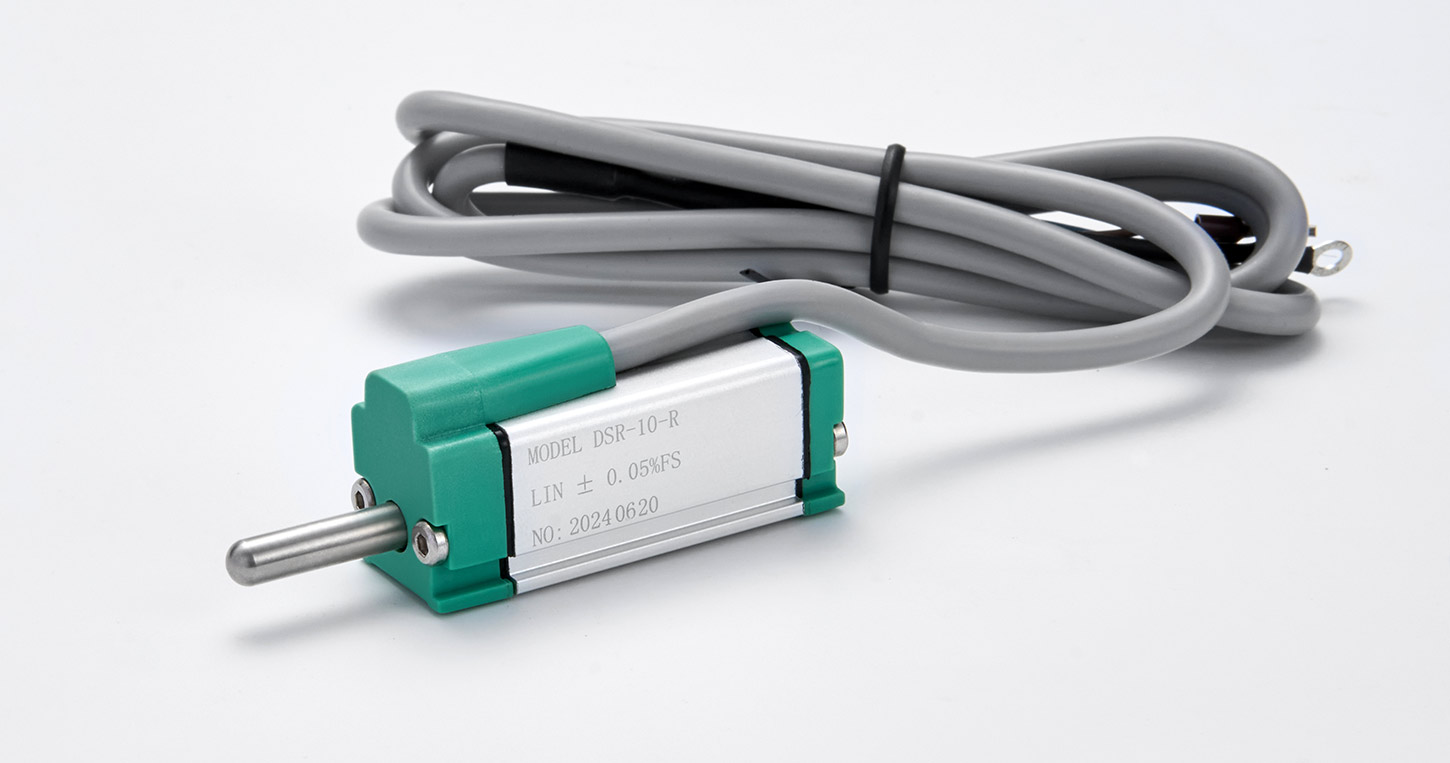

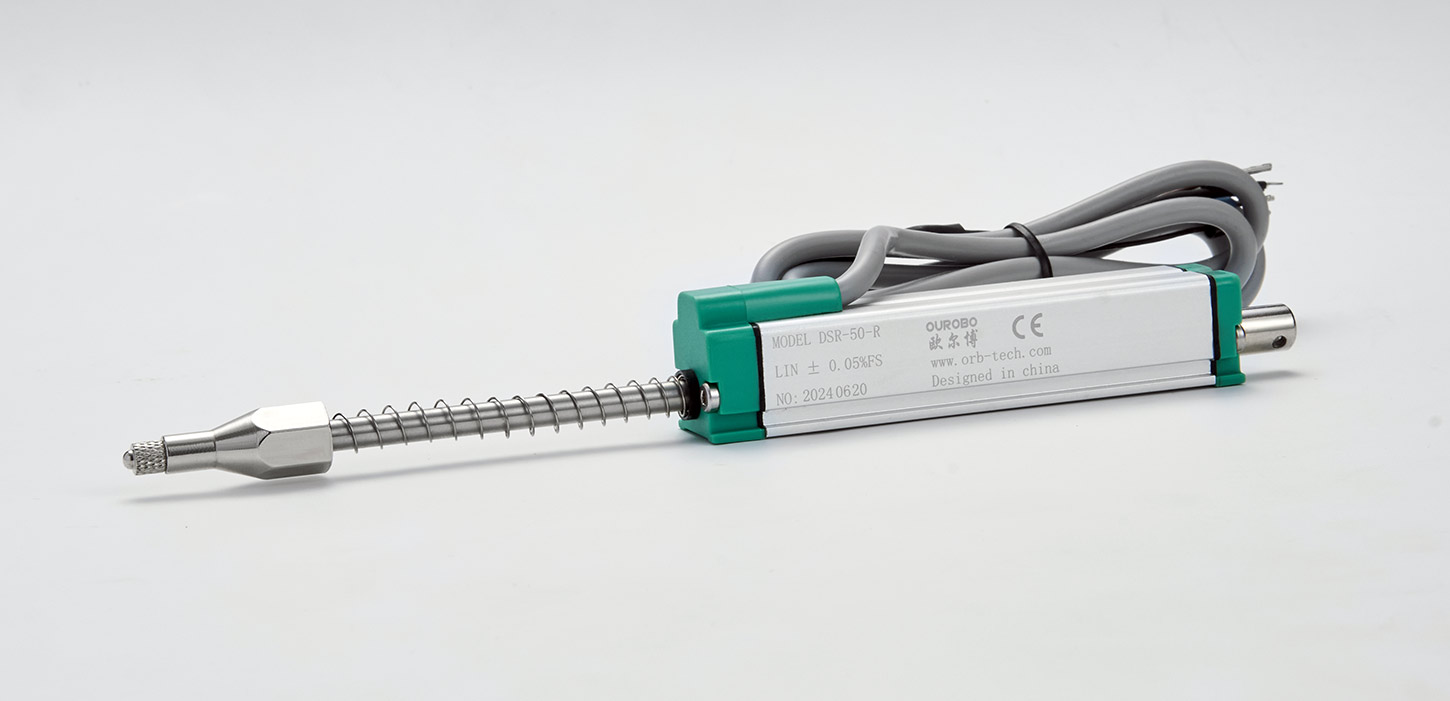

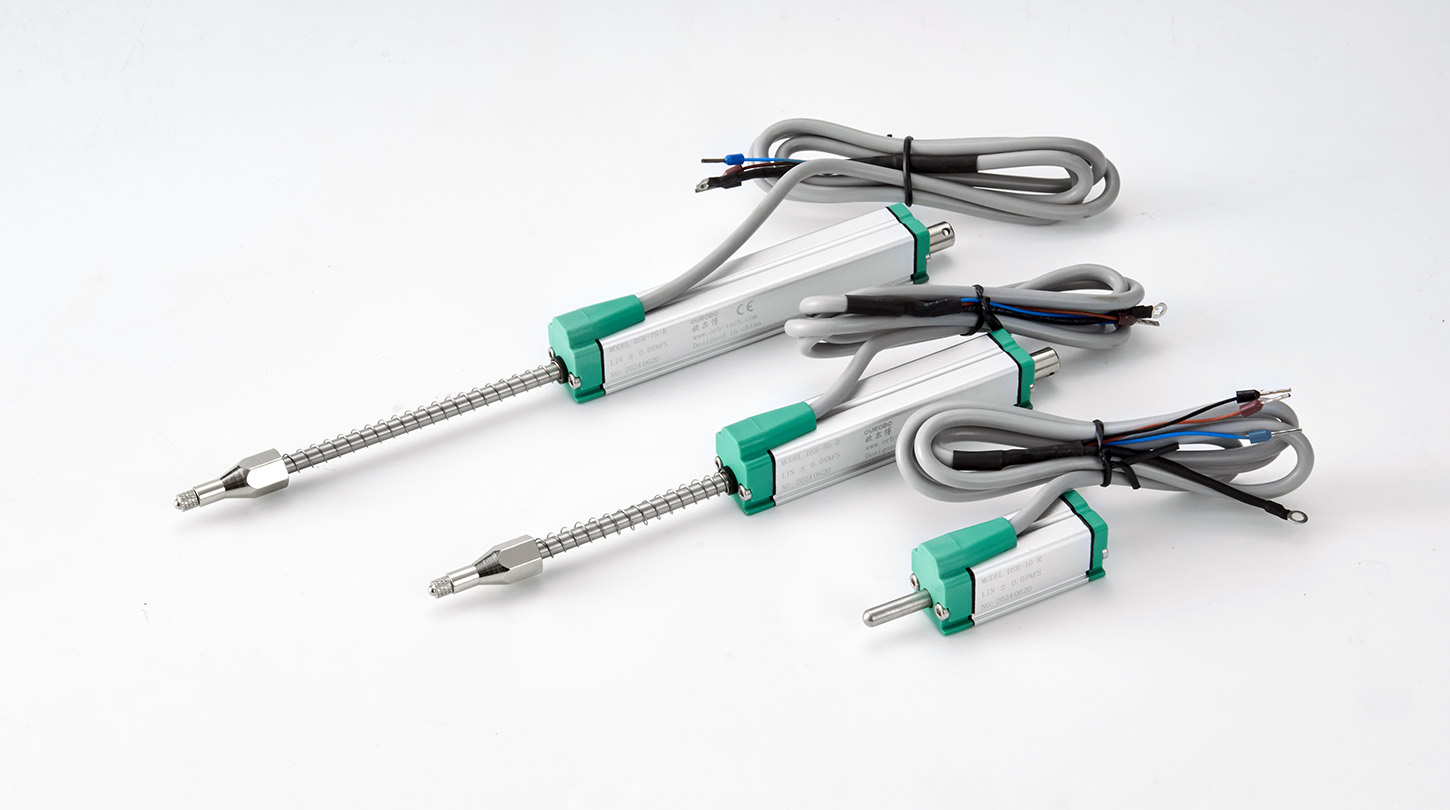

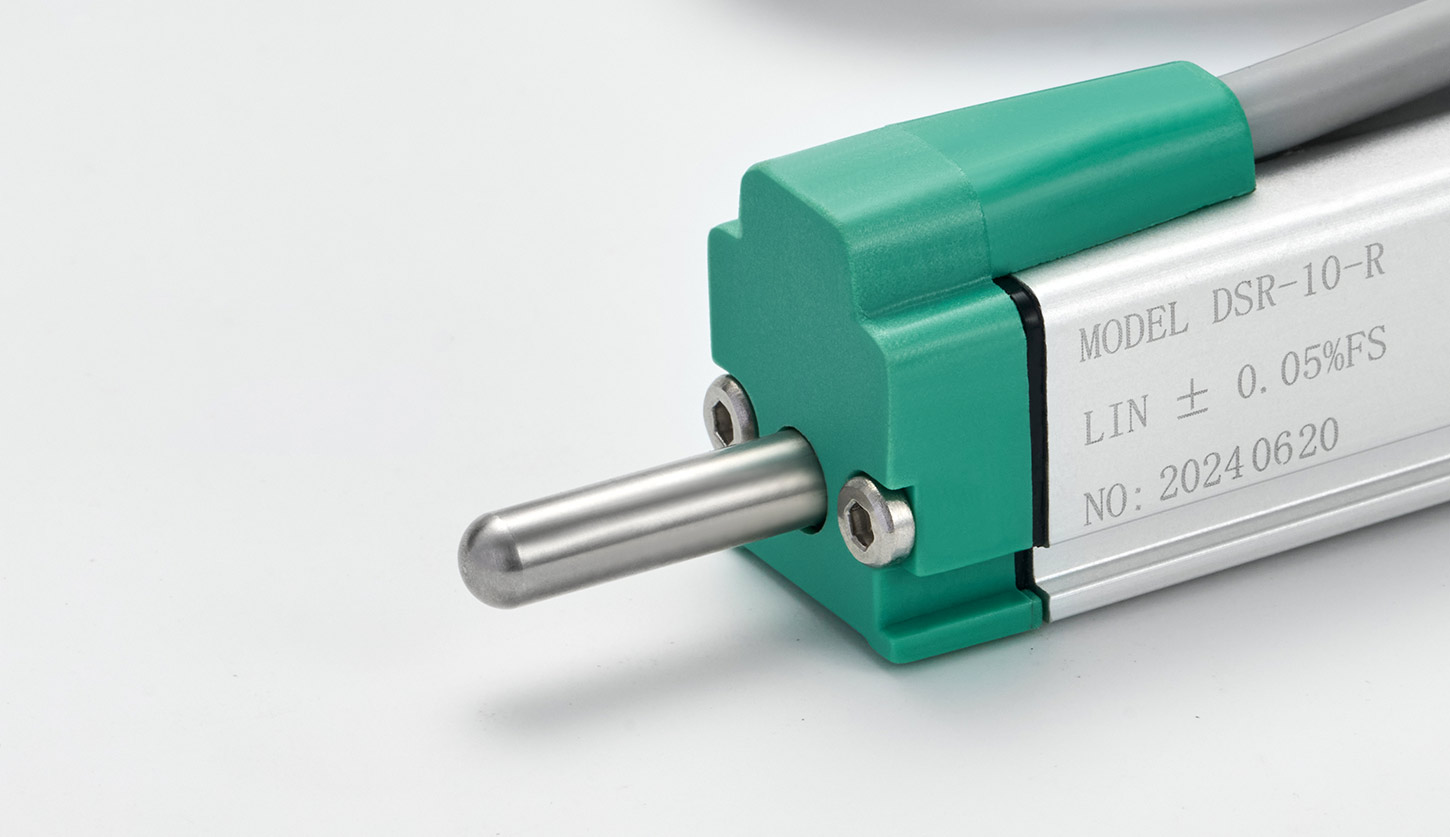

DSR系列微型自复位式直线位移传感器

有效量程：5mm~100mm，线性精度：0.5~0.1%FS，重复精度：0.01mm。铝外壳（18*18mm）阳极处理，不锈钢拉杆，外观靓丽，经久耐用。内置导电塑料测量单元，无温漂，寿命长，运行稳定，不跳数。可配置电压、电流、RS485模块。

咨询热线：: 4000-909-602

详情

产品特点：

★ 自复位式，利用弹簧可回弹到起始位

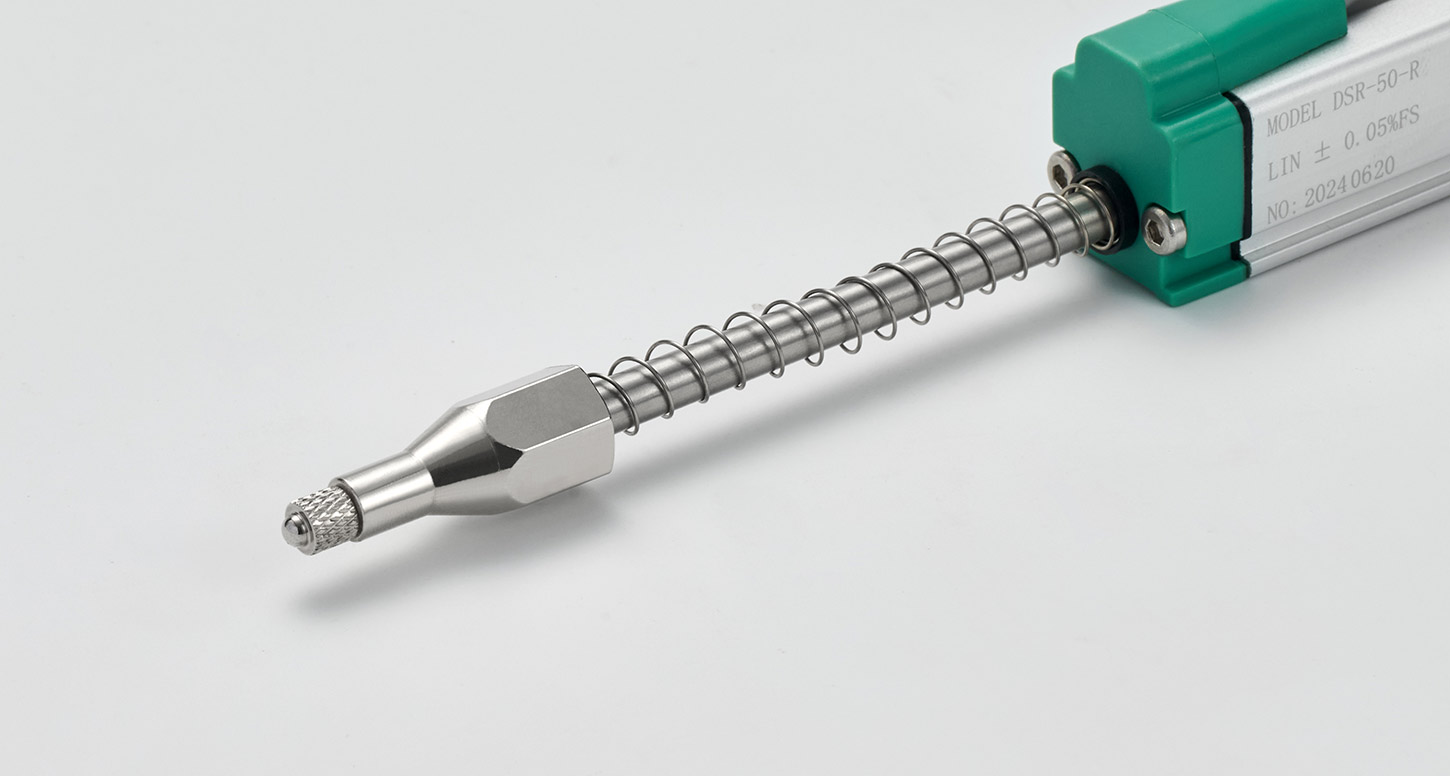

★ 弹簧方式有：内置式和外置式2种

★ 线性优异，重复精度高，使用寿命长

★ 贵金属多触电电刷，带弹性阻尼

★ 可配置电压、电流、数字485模块

产品简介：

DSR微型系列，自复位式直线位移传感器，有效行程：5mm~100mm，两端均有2mm缓冲行程，重复精度：0.01mm，线性精度：0.5%~0.1%FS。外壳表面阳极处理，经久耐用；内置导电塑料测量单元，无温漂，使用寿命长；具有自动电气接地功能。弹簧方式有：内置式和外置式两种，防护等级：IP65；可以适用在大多数通用场合，特别适用于安装空间狭小的场合；顶推杆无需安装，无需对中，顶推角90+3°，允许顶推极限运动速度为10m/s。

参数表：

电气参数
产品型号	DSR 系列
供电电源	5 ~ 30VDC（可选）
输出方式	模拟量：电阻信号（2/5KΩ）、电压信号（0~5/10V）、电流信号（4~20mA）
	数字信号：RS485（Modbus协议）
弹簧方式	弹簧内置式			弹簧外置式
测量行程	5mm	10mm	25mm	15mm	25mm	50mm	75mm	100mm
线性精度	0.5%FS	0.5%FS	0.25%FS	0.25%FS	0.25%FS	0.15%FS	0.1%FS	0.1%FS
标准阻值	2KΩ		5KΩ
阻值公差	±10%
重复精度	0.01mm
滑刷工作电流	≤1uA 致故障时最大10mA
绝缘阻抗	≥10MΩ（500VDC，1bar，2s）
绝缘强度	≤100uA（50HZ，500VDC，1bar，2s）

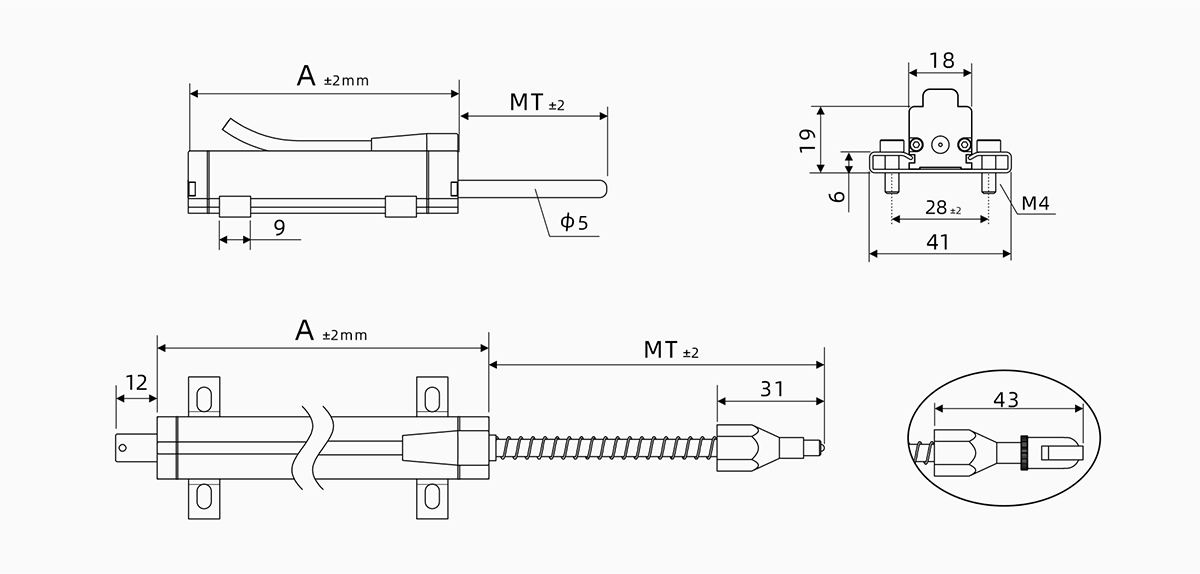

机械参数
外壳长度 A	45mm	50mm	78mm	58mm	70mm	93mm	118mm	143mm
机械行程 MT	15mm	20mm	43mm	56mm	71mm	97mm	122mm	188mm
环境参数
抗振动指标	5~2000HZ，A_max=0.75mm，a_max=20g
抗冲击指标	50g，6ms
环境温度	-40℃ ~ 120℃
使用寿命	1000万次
瞬间加速度	≤200m/s²
运行速度	≤10m/s
防护等级	IP65
