DSM系列微型拉杆式通用型直线位移传感器

有效量程：25mm~300mm，线性精度：0.05%FS，重复精度：0.01mm。铝外壳（18*18mm）阳极处理，不锈钢拉杆，外观靓丽，经久耐用。内置导电塑料测量单元，无温漂，寿命长，运行稳定，不跳数。可配置电压、电流、RS485模块。

咨询热线：: 4000-909-602

详情

产品特点：

★ 线性优异，重复精度高，使用寿命长

★ 贵金属多触电电刷，带弹性阻尼

★ 防护等级IP65，防尘防低频喷射水

★ 阳极氧化铝外壳，不锈钢拉杆

★ 可配置电压、电流、数字485模块

产品简介：

DSM微型系列，注塑机电子尺，通用型拉杆式直线位移传感器，有效量程：25mm~300mm，两端均有2mm缓冲行程，重复精度：0.01mm，线性精度：0.1%~0.05%FS。外壳表面阳极处理，经久耐用；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。防护等级为IP65，直接出线，可以适用在大多数通用场合，特别适用于安装空间狭小的场合。拉杆球头具有0.5mm自动对中功能，允许极限运动速度可达到10m/s。

参数表：

电气参数				量程选型：
产品型号	DSM 系列			25 50 75 100 125 150 175 200 225 250 275 300
供电电源	5 ~ 30VDC（可选）
输出方式	模拟量：电阻信号（0~5KΩ）、电压信号（0~5/0~10V）、电流信号（4~20mA）
	数字信号：RS485（Modbus协议）
测量行程	25~100mm	125~175mm	200~300mm
线性精度	0.1%FS	0.08%FS	0.05%FS
标准阻值	5KΩ
阻值公差	±10%
重复精度	0.01mm
滑刷工作电流	≤1uA 致故障时最大10mA
绝缘阻抗	≥10MΩ（500VDC，1bar，2s）
绝缘强度	≤100uA（50HZ，500VDC，1bar，2s）
环境参数
抗振动指标	5~2000HZ，A_max=0.75mm，a_max=20g
抗冲击指标	50g，6ms
环境温度	-40℃ ~ 120℃
使用寿命	1000万次
瞬间加速度	≤200m/s²
运行速度	≤10m/s
防护等级	IP65

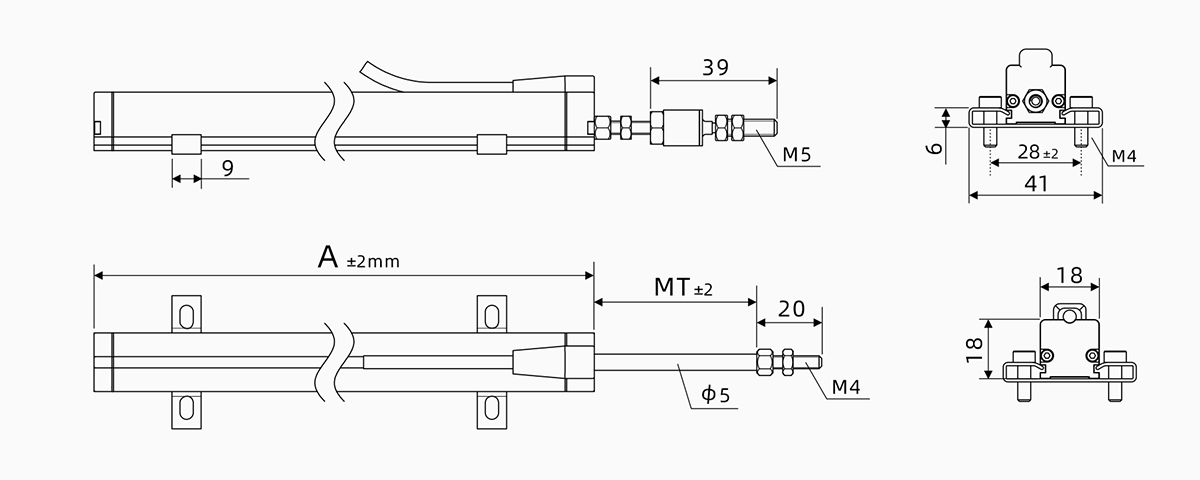

机械参数
量程	25/50/75/100mm	125/150/175mm	200/225/250/275/300mm
外壳长度 A	≈ 量程 +51 mm	≈ 量程 +52 mm	≈ 量程 +53 mm
机械行程 MT	≈ 量程 +6 mm	≈ 量程 +7 mm	≈ 量程 +8 mm
