磁致伸缩位移传感器/磁致位移传感器

产品概述

     磁致伸缩位移传感器是 欧尔博 自主开发的新一代直线位移传感器，它能够在恶劣工作环境下，为用户提供实时、可靠、精确、连续的直线位移信号，广泛应用于冶金设备、风电设备、工程机械、橡胶机械、港口机械、能源以及其他工业自动化领域。

产品特点

     高精度

     最高分辨力和重复精度可达1um

    超长行程

    最长可达23米

    永不磨损

    非接触式测量，免维护免校准，检测精度始终如新

    适应性强

    可在高低温、潮湿、握动、冲击、腐蚀、粉尘等恶劣环境下工作

    多种信号输出形式

    模拟量(电压、电流)、SSI、Start/Stop、Profibus-DP、CAN、PROFINET

    坚固外壳

    304不锈钢管外壳、精密焊接处理、耐压、防尘、抗污、电气防护等级达到IP65、IP67、IP68

    使用方便

    M18x1.5、M20x1.5、3/4"-16UNF-3A螺纹安装，更换时可仅替换电子仓部分，无需拆卸耐压测杆

    运行可靠

    核心部件均经过耐久性测试、冲击测试、振动测试、温度测试、HALT测试，绝对位移测量，不受掉电影响

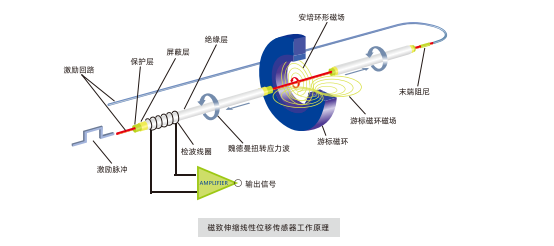

工作原理

    磁致伸缩位移传感器的检测机理基于传感器核心检测元件磁致伸缩波导丝与游标磁环间的"魏德曼效应"。测量时，传感器电子仓中的激励模块会在敏感检测元件(磁致伸缩波导丝)所在的回路两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向的安培环形磁场，该磁场与游标磁环的永磁磁场发生耦合作用，在波导丝表面形成"魏德曼效应"扭转应力波，扭转波以波速(约2830m/5)由产生点向波导丝的两端传播，传向末端的扭转液被阻尼器件吸收，传向激励端的信号则被检波装置接收。控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度，即可计算出扭转波发生位置与测量基准点间的距离，实現对游标磁环位置的实时精确测量。
