lvdt位移传感器/lvdt直线位移传感器

产品概述

    LVDT(差动变压器式)位移传感器是欧尔博自主开发的新一代直线位移传感器，它能够在恶劣工作环境下，为用户提供实时、可靠、精确、连续的直线位移信号，可广泛应用于航天航空、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等国民经济的各行各业。

    主要用来测量位移、形变、尺寸、振动、厚度、膨胀等的高精度位移传感器产品。

    产品特点

    高精度

    分辨率小于0.1pm，重复精度小于1pm

    多输出信号

    有模拟量(电压、电流)和数字RS485信号可供选择

    永不磨损

    非接触式测量，理论上无限的使用寿命

    高动态特性

    动态特性可达200Hz，适用高速运动物体的检测

工作原理

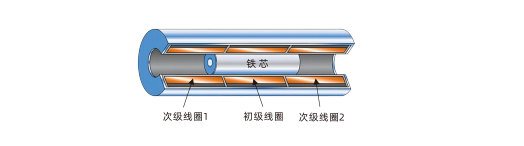

     LVDT(Linear Variable Displacement Transformer)是线性可变差动变压器的缩写,属于直线位移传感器。它由一个初级线圈、两个次级线圈、铁芯、线圈骨架和外壳等部件组成。

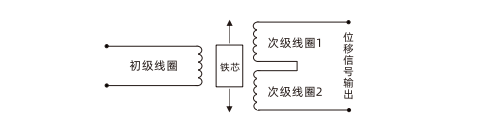

     LVDT的工作原理基于铁芯可动变压器，当铁芯在线圈内部移动时，会改变两个次级线圈的感应电动势，从而产生与位移量成线性关系的电压输出。

     当铁芯由中间位置向两边移动时，两个次级线圈产生的感应电动势会发生变化。当铁芯处于中间位置时，两个次级线圈的感应电动势相等，输出电压为0。当铁芯移动并偏离中心位置时，两个次级线圈的感应电动势不再相等产生电压差，这个电压差与铁芯的位移量成线性关系。
