产品类型：

S系列 拉绳位移传感器（2.5米内测量）小型 拉线位移传感器

M系列 拉绳位移传感器（6.5米内测量）中型 拉线位移传感器

L系列 拉绳位移传感器（12米内测量）大型 拉线位移传感器

XS系列 拉绳位移传感器（1米内测量）微小型 拉线位移传感器

产品应用

       拉绳位移传感器特别适合直线导轨系统，AGV、智慧城市、智慧交通、大厦智能通风系统、智能张拉系统、自动驾驶、液压气缸系统、试验机、伸缩系统(叉车、压机、升降机、弯管机、折弯机等)、起重机或缆绳绞车、水库大保护监测系统、阐门开度控制系统、试验机压力机械、液压万能实验机械、仓储位置定位、压力机械、造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制、特别适合电液伺服液压万能试验机的控制。其它应用场合可以定制，完全可以实现低成本的高精度测量。

安装注意事项：

      利用安装支架或底部4个国定螺丝孔，依现场及机器安装空间设施需要，选择正确的方位直接安装。

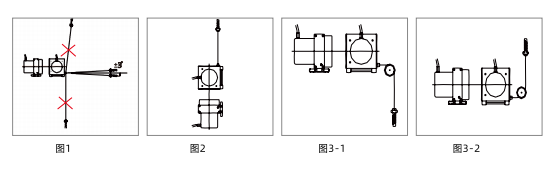

      注意安装时两端留有足够的缓冲行程，并注意设定。安装时，须注意牵引绳出线角度，即尽量使牵引绳由出线口至移动部位机构，在工作时直线滑动，尽量保持最小角度偏差(容许偏差*3，每1000mm横走偏差不超过35mm)以确保测量精度及牵引绳之寿命(见图1)。长行程垂直安装时，推荐拉绳位移传感器本体安装在下部，牵引绳向上牵引(见图2)。

      牵引绳为多股不锈钢绳，请勿使其受外力割伤、烧损、撞击等。过量的粉尘、积屑、酸碱性环境足以破坏内部测量元器件，导致运转不顺畅、隆低测量精度甚至过早损坏。未安装于工作台或固定座前，请勿用手或其它物体将牵引绳拉出并让其瞬间自行弹回。此举可能造成牵引绳断裂，伤害本体结构或人身安全。

     若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动转变为直线运动(见图3-1和图3-2)。若使用于恶劣环境或特殊场合，请自行加装保护机构或与本公司相关人员联系。
