DSJ微型铰接式直线位移传感器
DSJ微型铰接式直线位移传感器

DSJ微型铰接式直线位移传感器

DSJ铰接式位移传感器简介 直线位移传感器又名电子尺,工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可
咨询热线:
400-0909-602
详情

DSJ铰接式位移传感器

简介



直线位移传感器又名电子尺,工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的移动来测量不同的阻值,由于滑片和始端之间的电压与滑片移动的长度成正比,使之传输出线性化的电信号。通常情况下,为了防止由温度变化引起的阻值变化影响到测量结果,传感器会叠加转换器,使传感器能适应更多复杂多变的运用场景



应用行业



DSJ铰接式直线位移传感器

特别适合裂缝监测,大坝沉降监测和水平监测,AGV、智慧城市、智慧交通、大厦智能通风系统、智能张拉系统、自动驾驶、液压气缸系统、试验机、伸缩系统、起重机或缆绳绞车、水库大坝保护监测系统、闸门开度控制系统、试验机压力机械、液压万能实验机械、仓储位置定位、压力机械、造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制、特别适合电液伺服液压万能试验机的控制。其它应用场合可以定制,完全可以实现低成本的高精度测量。



DSJ铰接式位移传感器参数表



测量行程

mm

25

50

75

100

125

150

175

200

225

250

275

300

325

350

375

400

壳体总长(尺寸A)

mm

96

120

145

171

196

221

246

271

296

322

347

372

397

422

447

472

重量(不含配件)

g

52

61

70

79

88

97

107

117

127

137

147

157

167

177

187

197

线性精度

FS

0.1%

0.05%

电阻值

5KΩ

分辨率

0.01mm

重复精度

0.002   mm

最大工作速度

5   m/s

最大工作加速度

2.5m/s2

使用温度环境

-40℃ ~ +120℃

供电电压

5~29VDC(可选)

输出信号类型

0~5KΩ/0~10V/4~20mA/RS485(可选)

供电类型

直流供电

使用寿命

1000万次

防护等级

IP65

冲击系数

IEC68-2-29:1968  50g

振动系数

IEC68-2-6:1982  20g

非标定制

支持OEM定制

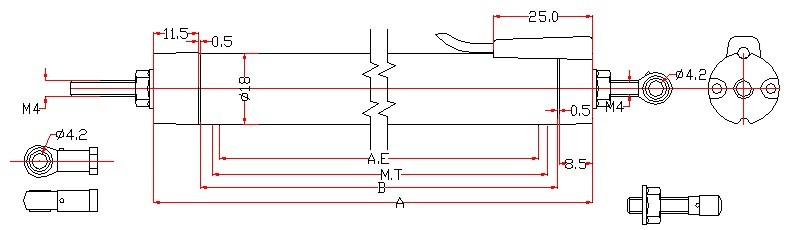

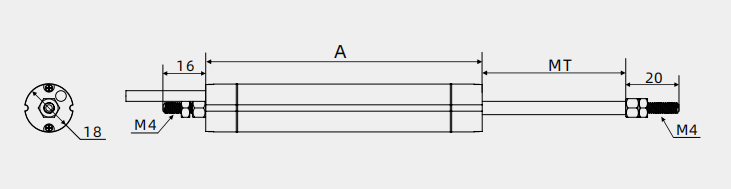

-安装尺寸图:

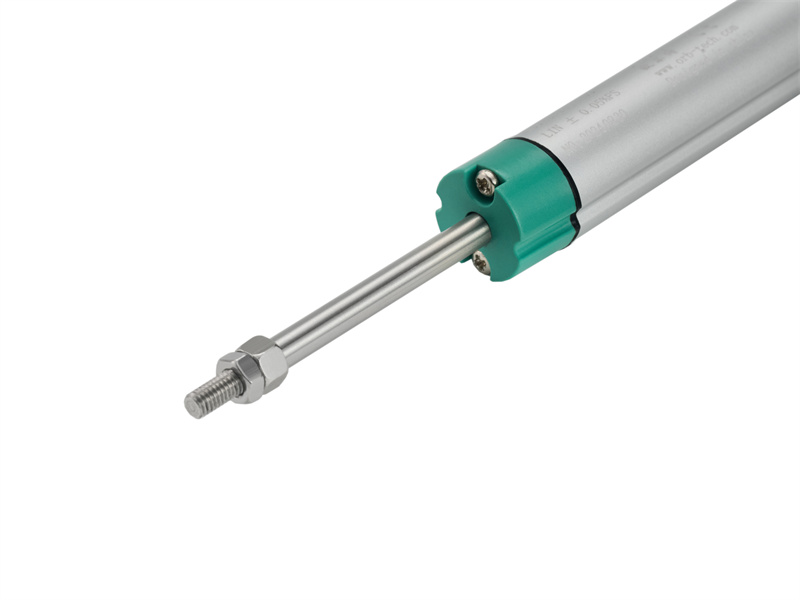

-外观图:

DSJ-1.jpg  DSJ-6.jpg
