DE2位移传感器
产品介绍
DE2结构有模拟量接口，是一款超高性价比，结构紧凑型传感器，传感器绝对位置量输出，不受掉电影响。
应用领域
DE2结构传感器适合安装在机器表面，或者一些狭小的外部空间中。DE2结构传感器适用于流体动力、注塑、能源等各种工业自动化应用领域。
DE2位移传感器产品参数
输入 | |||
测量数据 | 位置磁环 | ||
有效行程 | 25-5500mm，根据客户需要定制 | ||
输出 | |||
电流 | 4-20mA或0-20mM最小/最大负数0/500Ω) | ||
电压 | 0-10Vdc硕0-5Vdc(最小负载电限>10KΩ) | ||
分辨力 | 12位D/A | ||
满量程的0.025%6(最小100μm) | |||
非线性度 | <满量程的土0.05% | ||
重复精度 | <±0.1mm | ||
更新时间 | 1ms | ||
工作条件 | |||
磁环速度 | 任意 | ||
防护等级 | IP65 | ||
工作温度 | -40℃—+75℃ | ||
温度/漏点 | 湿度90%,不能结露 | ||
冲击指标 | GB/T2423.5 50g(11ms) | ||
震动指标 | GB/T2423.10 10g/10-2000Hz | ||
EMC测试 | GB/T17626.2 静电放电抗干扰度,等级4,A类 | ||
GB/T17626.3 射频电磁场经射抗干扰度,等级3,A类 | |||
GB/T17626.4 电快速瞬变脉冲群抗干扰度，等级4,A类 | |||
GB/T17626.6 射频场感应的传导通扰抗干扰度,等级2,A类 | |||
GB/T17626.8 工频棋场抗干扰度，等级3,A类 | |||
CE认证 | |||
电气连接 | 结构与材料 | ||
输入电压 | +24Vdc士20% | 测杆 | 铝合金 |
功耗 | <80mA | 出线连接 | 直出电缆(散线连接)、航空播座(M12连接器) |
极性保护 | 最大-30Vdc | 外杆耐压 | 35Mpa/70Mp(峰值)(测杆直径φ10) |
超压保护 | 最大36Vdc | 安装 | 任意方向,夹片安装 |
绝缘电阻 | >10MΩ | 位置磁铁 | 滑块磁铁 |
绝缘强度 | 500V | ||

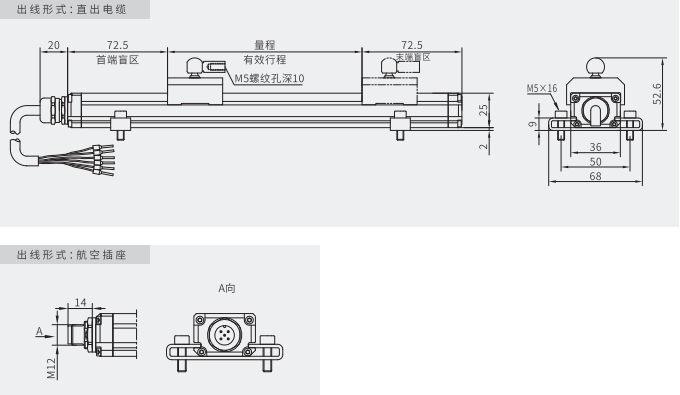

Ⅰ-安装尺寸图:

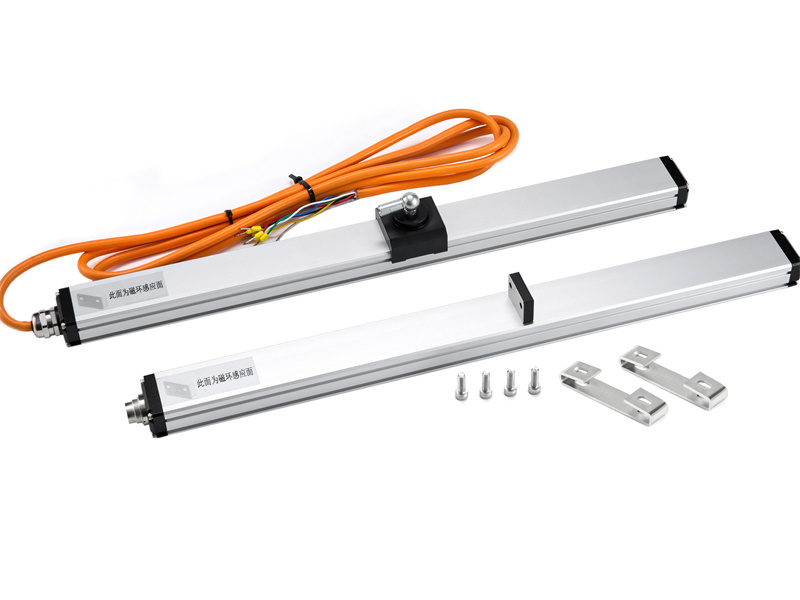

Ⅱ-外观图:
