DSR微型自恢复式位移传感器
DSR微型自恢复式位移传感器

DSR微型自恢复式位移传感器

简介 直线位移传感器又名电子尺,工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感
咨询热线:
400-0909-602
详情

简介


  直线位移传感器又名电子尺,工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的移动来测量不同的阻值,由于滑片和始端之间的电压与滑片移动的长度成正比使之传输出线性化的电信号。通常情况下,为了防止由温度变化引起的阻值变化影响到测量结果传感器会叠加转换器,使传感器能适应更多复杂多变的运用场景



应用行业



   DSR直线位移传感器特别适合物体厚度变化或者形变的监测与控制AGV、智慧城市、智慧交通、大厦智能通风系统、智能张拉系统、自动驾驶、液压气缸系统、试验机、伸缩系统(叉车、压机、升降机、弯管机、折弯机等)起重机或缆绳绞车水库大坝保护监测系统闸门开度控制系统、试验机压力机械、液压万能实验机械仓储位置定位压力机械造纸机械纺织机械金属板材机械包装机械印刷机械水平控制仪建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制特别适合电液伺服液压万能试验机的控制。其它应用场合可以定制,完全可以实现低成本的高精度测量


DSR自恢复式位移传感器参数表


测量行程

mm

5

10

15

20

25

50

75

100

总长(尺寸A)

mm

39

45

50

55

60

85

110

136

重量(不含配件)

g

56

58

60

62

64

70

77

84

线性精度

0.1%FS

电阻值

5

分辨率

0.001mm

重复精度

0.002 mm

最大工作速度

5 m/s

最大工作加速度

2.5 m/s2

使用温度环境

-40℃  +120

输出信号类型

0~5KΩ/0~10V/4~20mA/RS485-Modbus协议/(可选)

供电电压

524VDC(可选)

使用寿命

1000万次

防护等级

IP65

非标定制

支持OEM定制

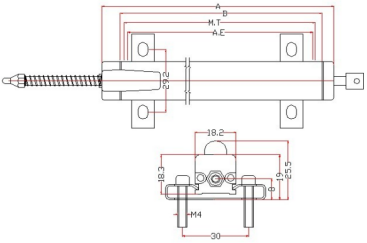

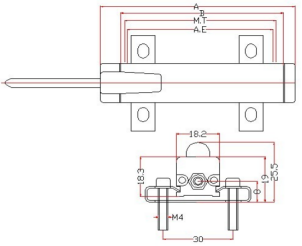

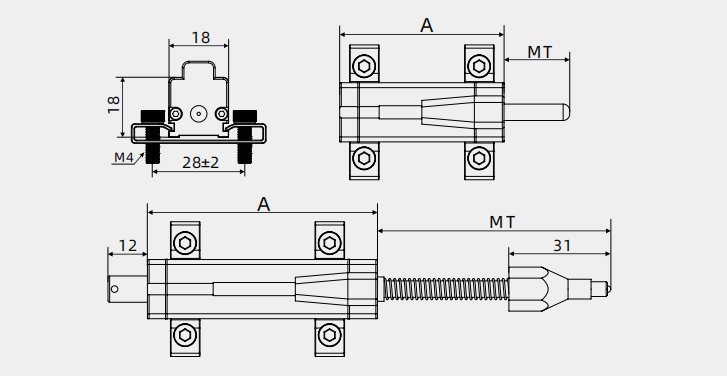

-安装尺寸图:

1713602029739(1).jpg 1713601886974.jpg



                                     内置式(图一)                     外置式(图二)

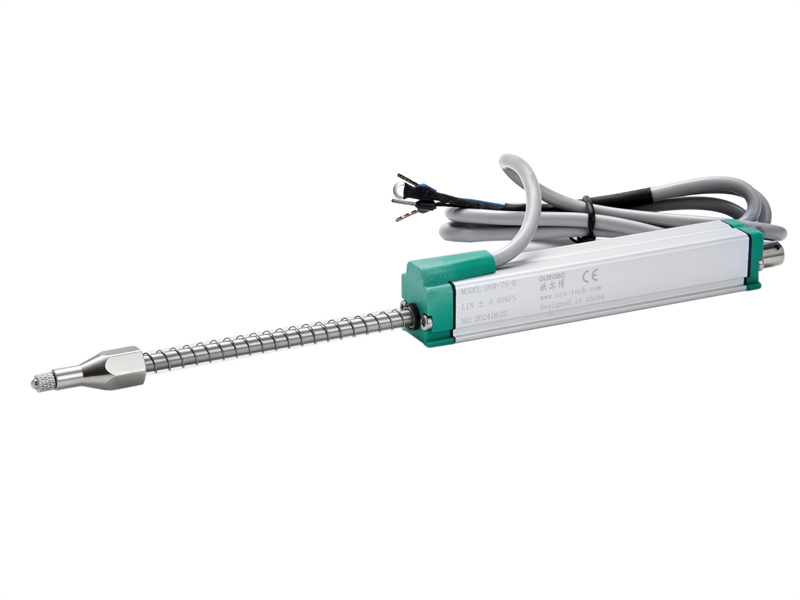

-外观图:
