DMA位移传感器

产品介绍

DMA磁致伸缩位移传感器是 欧尔博 自主开发的新一代直线位移传感器,它能够在恶劣工作环境下,为用户提供实时、可靠、精确、连续的直线位移信号,广泛应用于冶金设备、风电设备、工程机械、橡胶机械、港口机械、能源以及其他工业自动化领域。

应用领域

DMA结构形式传感器适合在小型液压油缸内对行程进行直接测量,安装在活塞上的位置磁环随着活塞往复运动,实现活塞位置非接触精确测量。通过选用不同密度浮球的方式可以对液位界面进行实时监测。DMA结构下模拟量与MODBUS输出接口形式传感器广泛适用于流体动力、食品行业,灌装、注塑、能源等各种工业自动化应用领域。

DMA位移传感器产品参数模拟量

输入

测量数据

位置(游标磁环)

有效行程

50-2500mm

输出

电流

4-20mA(负载电阻≦250Ω)

电压

0.5-4.5Vdc或0,25-4.75Vdc(负载电限≧10KΩ)

分辨力

土0.1mm(量程<500mm)

量程÷4096(量程>500mm)

非线性度

士0.1mm(≤250mm)或0.04%FS(>250mm)

重复精度

±0.lmm

更新时间

2ms

工作条件

磁环速度

任意

防护等级

IP67

工作温度

-40℃-+105℃

湿度/露点

湿度90%,不能结露

温漂系数

<30ppm/

冲击目标

GB/T2423.5 100g(11ms)

振动指标

GB/T2423.10 25g/10-2000Hz

EMC测试

GB/T17626,2 静电放电抗干扰度,等级3,A类

GB/T17626.3 射频电磁场辐射抗干扰度,等级3,A类

GBTT17626.4电快速瞬变脉冲群抗干扰度,等级3,B类

GB/T17626.5 浪涌(冲击)抗干扰度,等级3,B类

GB/T17626,6 射频场感应的传导骚扰抗干扰度,等级3,A类

GB/T17626.8 工频磁场抗干扰座,等级4.A类

电气连接

结构与材料

输入电压

 9-32vdc

电子仓

304L不锈钢

功耗

<1W

测杆

304L不锈钢

极性保护

最大-30Vdc

工作压力等级

直径为10mm的耐压外管

超压保护

最大36Vdc

额定压力Pn:35MPa 最大压力Pmax:45MPa

绝缘电阻

>10MΩ

安装

任意方向

绝缘强度

500V

位置磁铁

各种环形磁铁

出线方式

直出电缆或航空插座

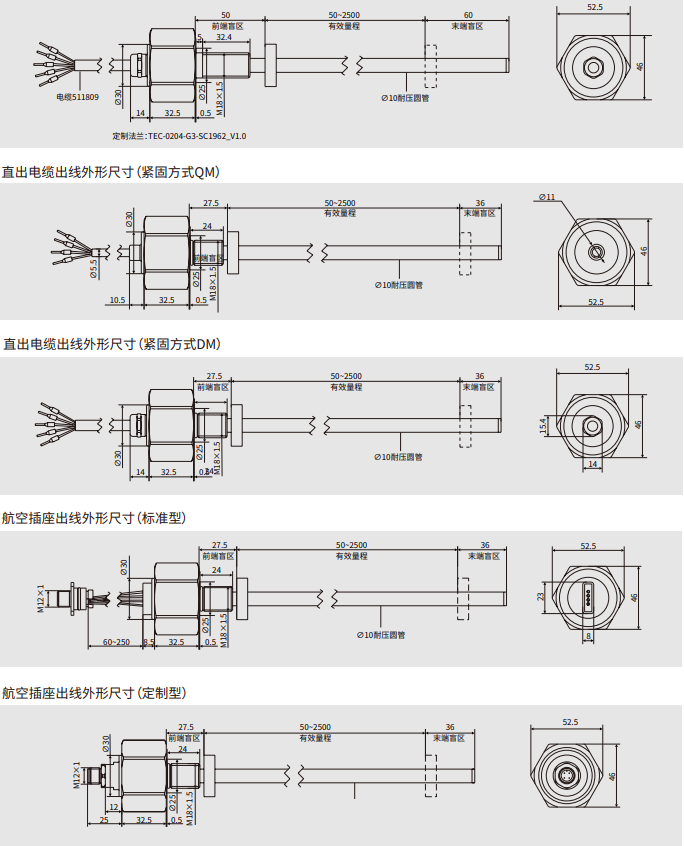

-安装尺寸图:

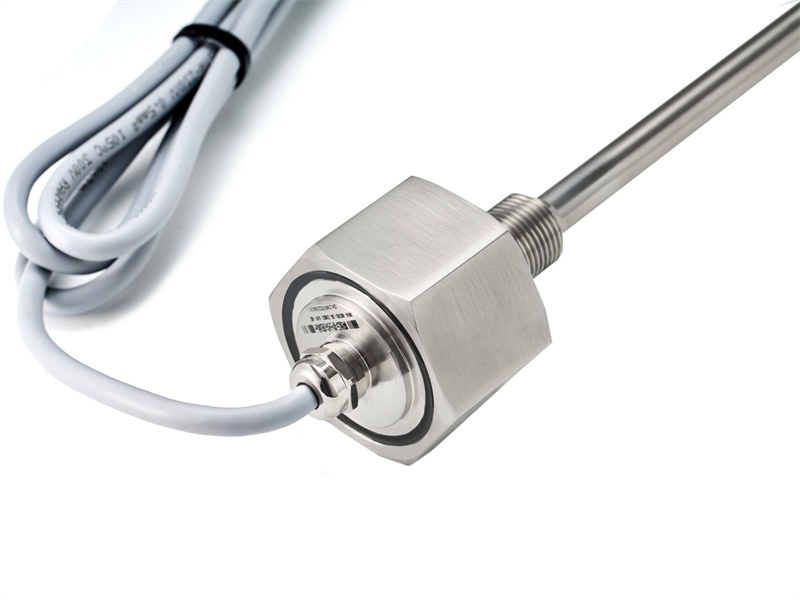

-外观图:
