DSZ微型拉杆式位移传感器(圆形)

简介



直线位移传感器又名电子尺,工作原理是一个滑动变阻器。直线位移传感器的功能在于把直线机械位移量转换成电信号。为了达到这一效果,通常将可变电阻滑轨定置在传感器的固定部位,通过滑片在滑轨上的移动来测量不同的阻值,由于滑片和始端之间的电压与滑片移动的长度成正比,使之传输出线性化的电信号。通常情况下,为了防止由温度变化引起的阻值变化影响到测量结果,传感器会叠加转换器,使传感器能适应更多复杂多变的运用场景



应用行业



DSZ直线位移传感器特别适合建筑裂缝监测与控制,AGV、智慧城市、智慧交通、大厦智能通风系统、智能张拉系统、自动驾驶、液压气缸系统、试验机、伸缩系统、起重机或缆绳绞车、水库大坝保护监测系统、闸门开度控制系统、试验机压力机械、液压万能实验机械、仓储位置定位、压力机械、造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、空气压缩机/油压机、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制、特别适合电液伺服液压万能试验机的控制。其它应用场合可以定制,完全可以实现低成本的高精度测量。



DSZ微型拉杆式位移传感器(圆形)参数表



测量行程

mm

25

50

75

100

125

150

175

200

225

250

275

300

总长(尺寸A)

mm

96

120

145

171

196

221

246

271

296

322

347

372

重量(不含配件)

g

52

61

70

79

88

97

107

117

127

137

147

157

线性精度

FS

0.1%

0.05%

电阻值

5KΩ

分辨率

0.01mm

重复精度

0.002mm

最大工作速度

5m/s

最大工作加速度

2.5m/s2

使用温度环境

-40℃ ~ +120℃

供电电压

5~29VDC(可选)

输出信号类型

0~5KΩ/0~10V/4~20mA/RS485(可选)

供电类型

直流供电

使用寿命

1000万次

防护等级

IP65

冲击系数

IEC68-2-29:1968  50g

振动系数

IEC68-2-6:1982  20g

非标定制

支持OEM定制

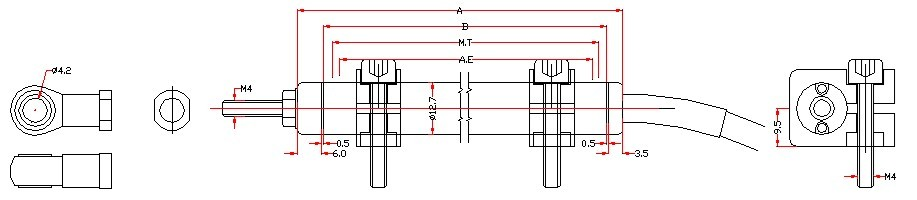

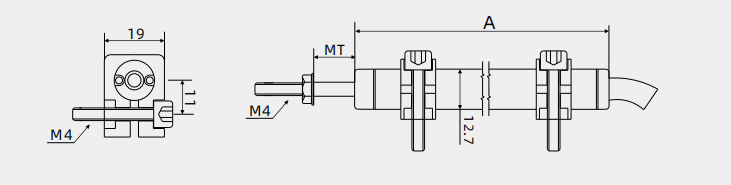

-安装尺寸图:

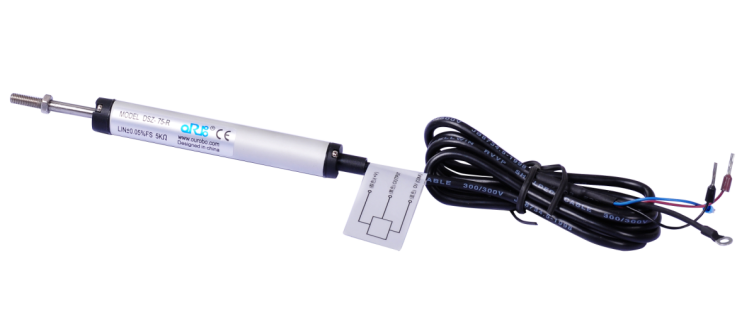

-外观图:
