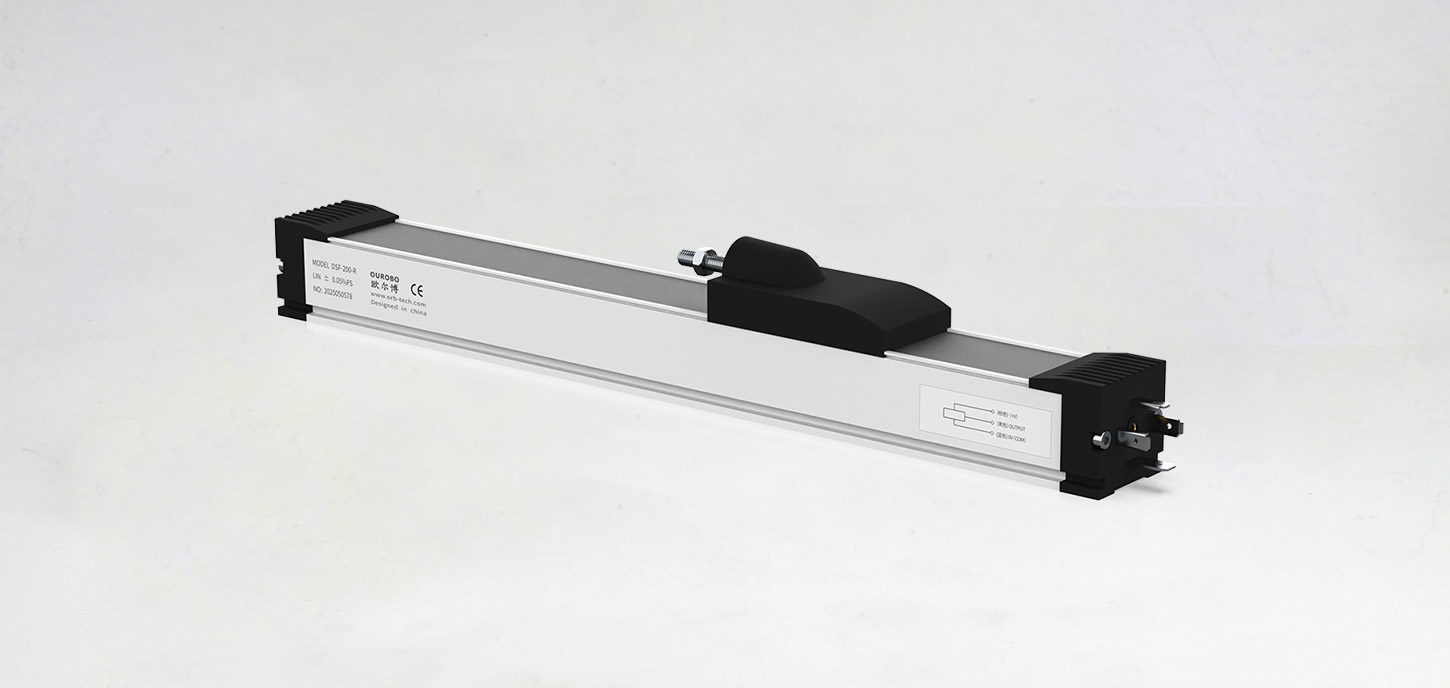

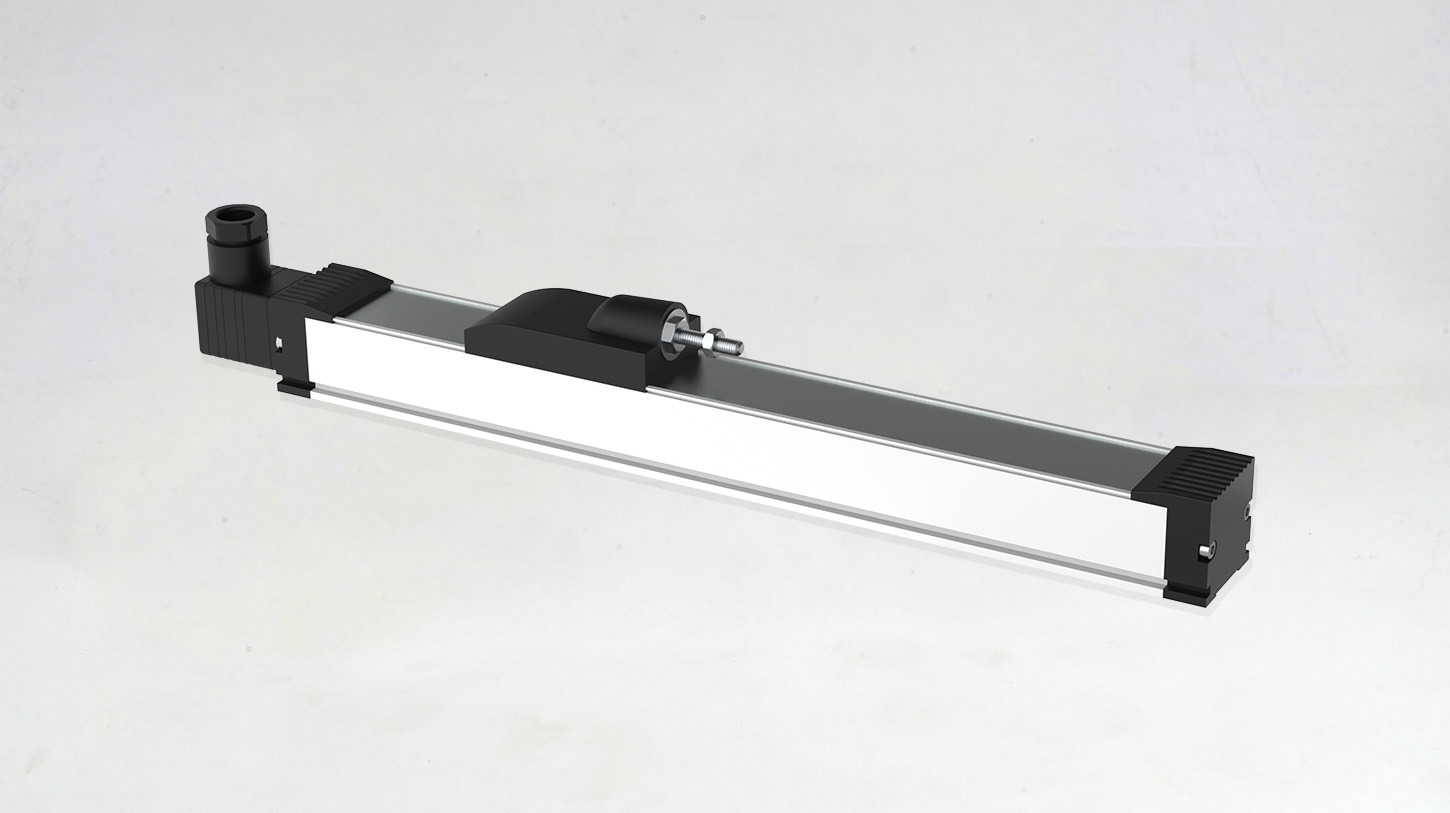

DSF系列通用滑块式注塑机电子尺直线位移传感器

有效量程：75mm~2500mm，线性精度：0.05%FS，重复精度：0.01mm。铝外壳阳极处理，不锈钢滑块拉杆，外观靓丽，经久耐用。内置导电塑料测量单元，无温漂，寿命长，运行稳定，不跳数。可配置电压、电流、RS485模块。

咨询热线：: 4000-909-602

详情

产品特点：

★ 通用滑块式，无杆设计，运行速度很快

★ 线性优异，重复精度高，使用寿命长

★ 贵金属多触电电刷，带弹性阻尼

★ 防护等级IP54（向下安装时IP57）

★ 可配置电压、电流、数字485模块

产品简介：

DSF系列，通用滑块式直线位移传感器，有效行程:75mm~2500mm，两端均有4mm缓冲行程，线性精度：0.1%~0.05%FS，重复精度：0.01mm。外壳表面阳极处理，经久耐用；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能；密封等级为IP54（向下安装时为IP57）；DIN43650标准插头插座，可以适用在大多数通用场合；特别是长度方向受到限制，对中较困难的场合；拉杆配合球头具有10mm自动校正功能，允许极限运动速度为5m/s。电刷架结构均采用弹性补偿结构，运行稳定可靠，延长使用寿命。

参数表：

电气参数						量程选型：
产品型号	DSF 系列滑块式					75 100 125 150 175 200 225 250 275 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1250 1500 1800 2000 2250 2500
供电电源	5 ~ 30VDC（可选）
输出方式	模拟量：电阻信号（5/10/20KΩ）、电压信号（0~5/0~10V）、电流信号（4~20mA）
	数字信号：RS485（Modbus协议）
测量行程	75~175mm	200~550mm	600~950mm	1000~2500mm
线性精度	0.1%FS	0.05%FS	0.05%FS	0.05%FS
标准阻值	5KΩ	5KΩ	10KΩ	20KΩ
阻值公差	±10%
重复精度	0.01mm
滑刷工作电流	≤1uA 致故障时最大10mA
绝缘阻抗	≥10MΩ（500VDC，1bar，2s）
绝缘强度	≤100uA（50HZ，500VDC，1bar，2s）
环境参数
抗振动指标	5~2000HZ，A_max=0.75mm，a_max=20g
抗冲击指标	50g，6ms
环境温度	-40℃ ~ 120℃
使用寿命	1000万次
瞬间加速度	≤100m/s²
运行速度	≤5m/s
防护等级	IP54 （向下安装时IP57）

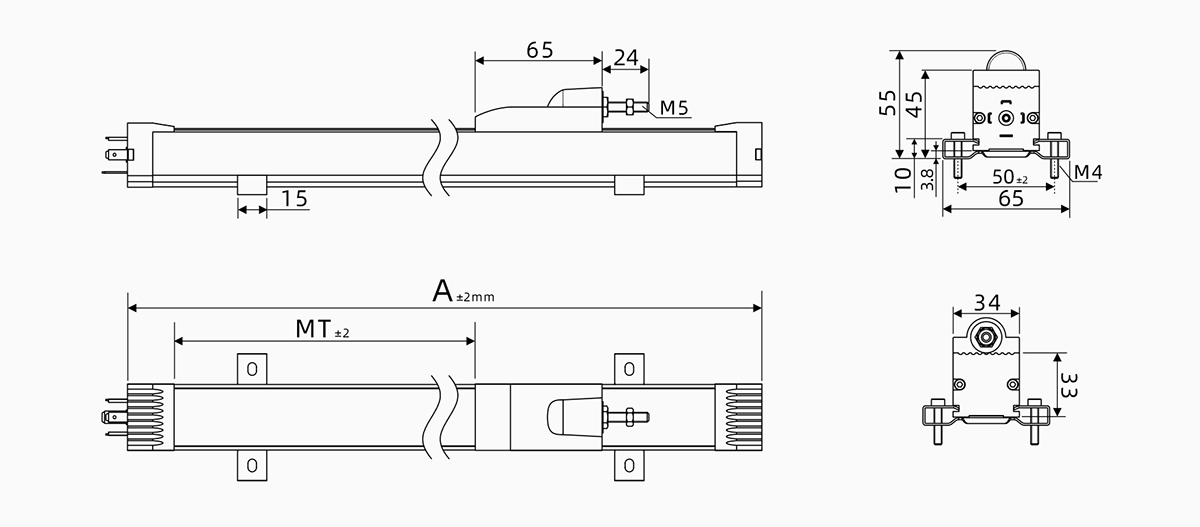

机械参数
量程	75/100/125/ 150/175	200/225/250/275/300/ 350/400/450/500	600/650/700/750/ 800/850/900/950	1000/1250/ 1500	1800/2000/ 2250/2500
外壳长度 A	≈ 量程 +120mm	≈ 量程 +123mm	≈ 量程 +126mm	≈ 量程 +133mm	≈ 量程 +137mm
机械行程 MT	≈ 量程 +8mm	≈ 量程 +9mm	≈ 量程 +11mm	≈ 量程 +16mm	≈ 量程 +20mm
