产品特点：
★ 线性优异，重复精度高，使用寿命长
★ 直径Ф20mm，不锈钢304外壳，回弹式
★ 线性精度0.25%FS，重复精度1um，200HZ
★ 直流单电源供电，内置高性能信号解调器
★ 内置精密直线轴承，探头为氮化硅陶瓷球
★ 输出信号有：电压、电流和数字RS485可选
产品简介：
DG系列回弹式，LVDT(差动变压式)位移传感器，具有优良的性能。内部采用日本高精密微型滚珠轴承结构，精度高，运行稳定，结实耐用。传感器12~24VDC供电，测头采用高硬度的耐材料氧化硅，电子电路密封在304不锈钢金属管内，可以在潮湿、粉尘等恶劣环境长期稳定工作。输出信号为，可被计算机或PLC使用的标准信号：0~5V、0~10V、4~20mA或RS485数字信号。
应用领域：
轴径跳动检测 · 狭缝间隙测量 · 纺织机械检测 · 阀门位置检测 · 车辆制动装置损测量
参数表：
电气参数 | |
产品型号 | DG系列 回弹式 |
供电电源 | 12 ~ 24VDC |
输出方式 | 模拟量：电压信号（0~5V / 0~10V）、电流信号（4~20mA） |
数字信号：RS485（Modbus协议） | |
测量行程 | 0~5mm、0~10mm、0~25mm、0~50mm、0~100mm |
线性精度 | 模拟量：0.25%FS | 数字信号：0.1%FS |
重复精度 | 1um |
分辨率 | 0.1um |
工作电流 | 电压输出型：供电电流 ≤12mA |
电流输出型：供电电流 4~20mA | |
动态特性 | 200HZ |
测量力 | 80g |
环境参数 | |
振动允限 | 10g / 2000HZ |
耐受冲击 | 250g / 11ms |
工作温度 | -20℃ ~ 85℃ |
温度系数 | 零点≤0.01%/℃ ；灵敏度≤0.025%/℃ |
使用寿命 | 1亿次以上 |
防护等级 | IP65 |

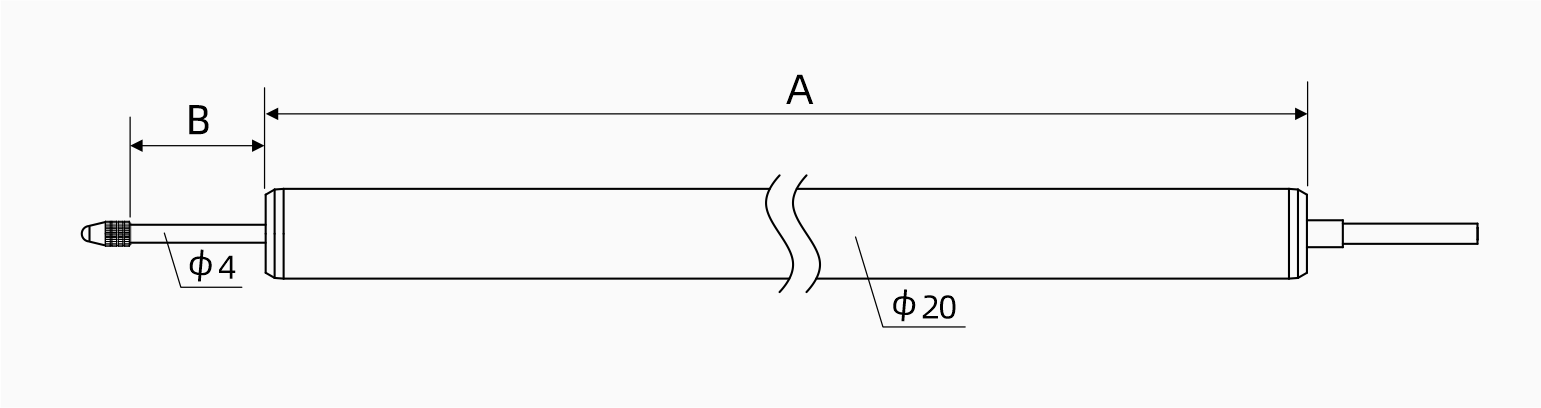

尺寸图:
机械参数 | |||||
| 测量行程 | 5mm | 10mm | 25mm | 50mm | 100mm |
尺寸长度 A | 153 | 173 | 229 | 279 | 377 |
尺寸长度 B | 10 | 15 | 30 | 55 | 105 |

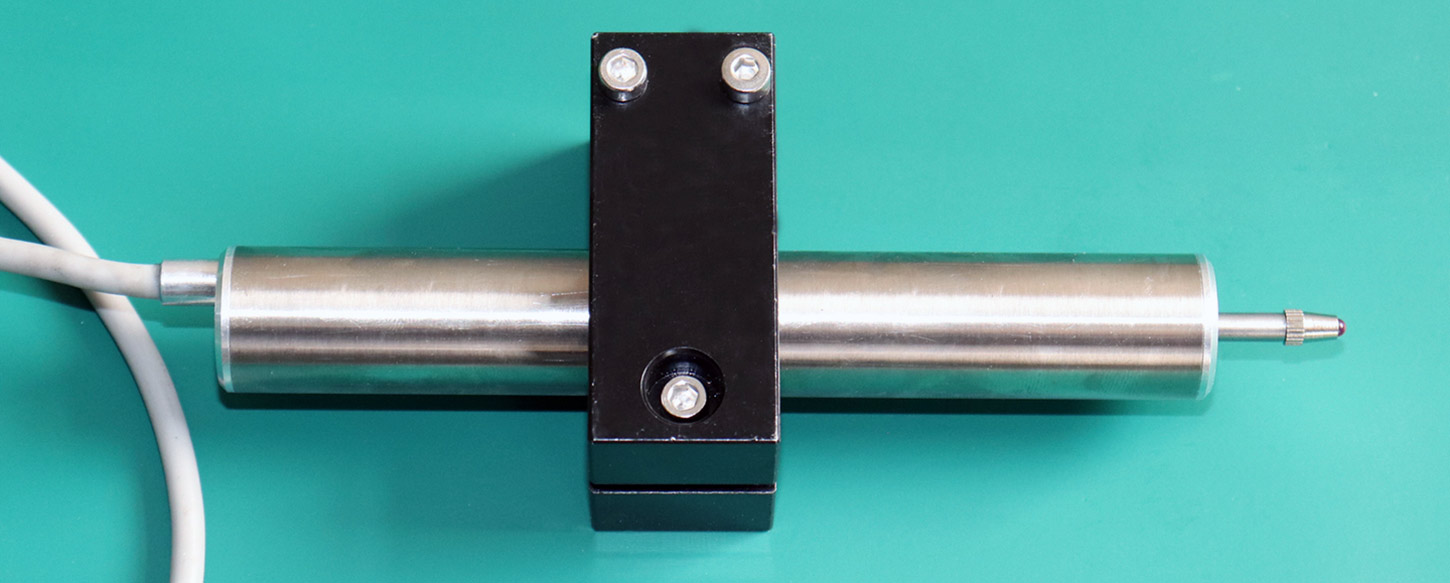

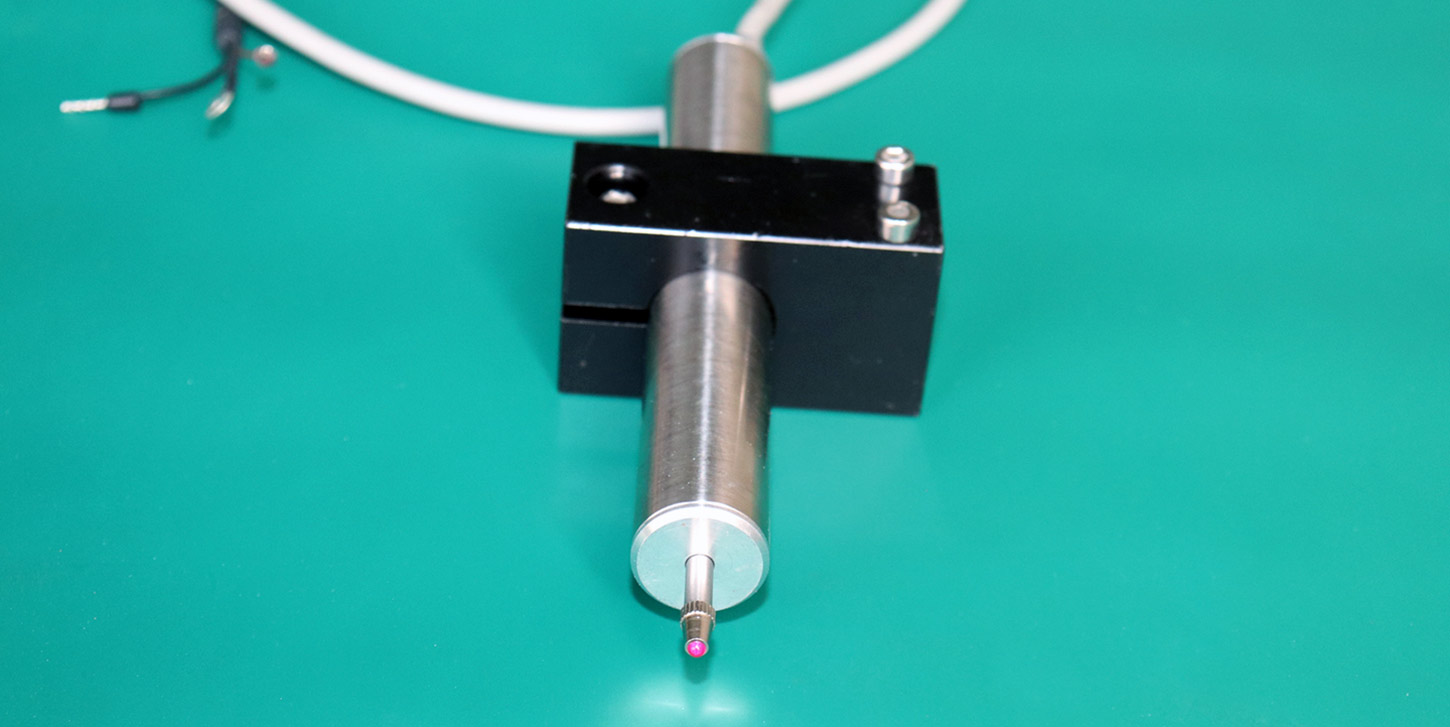

实物图:
