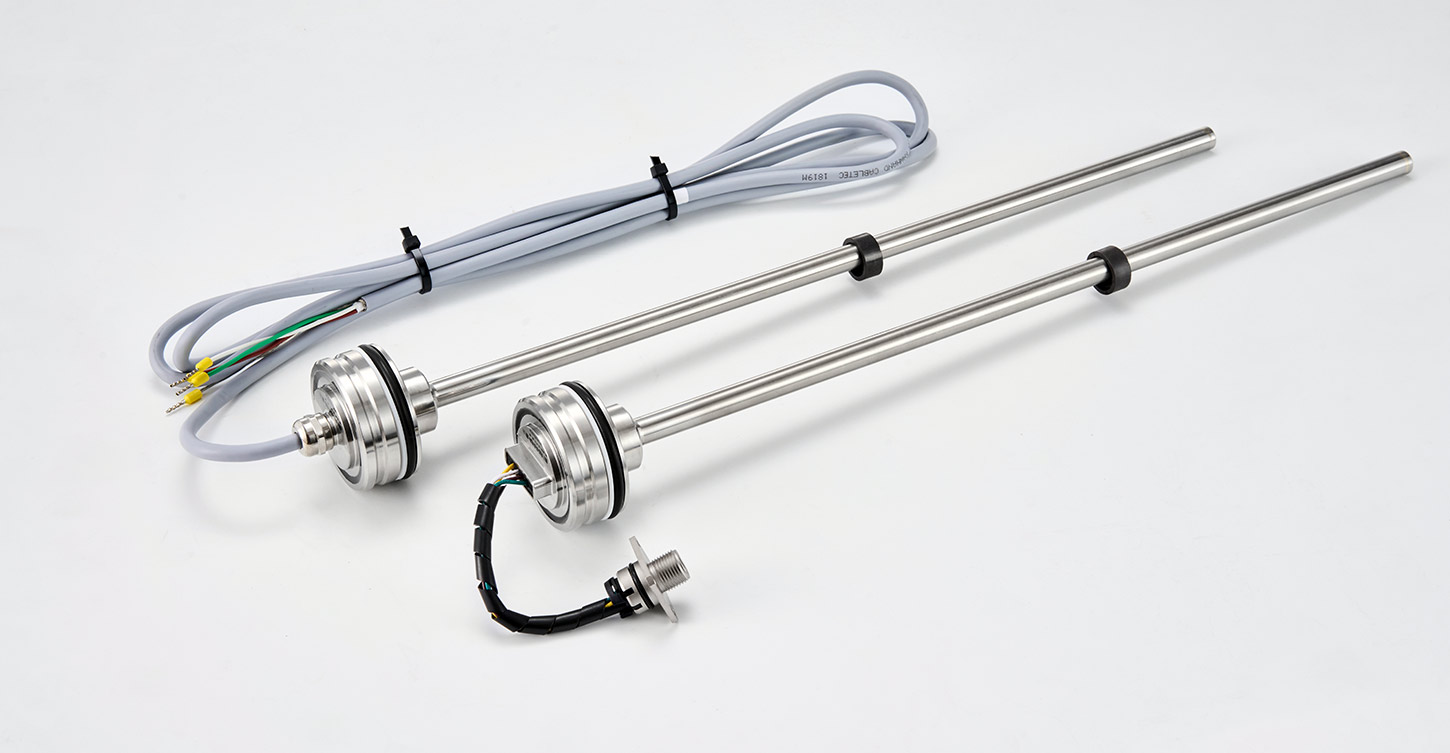

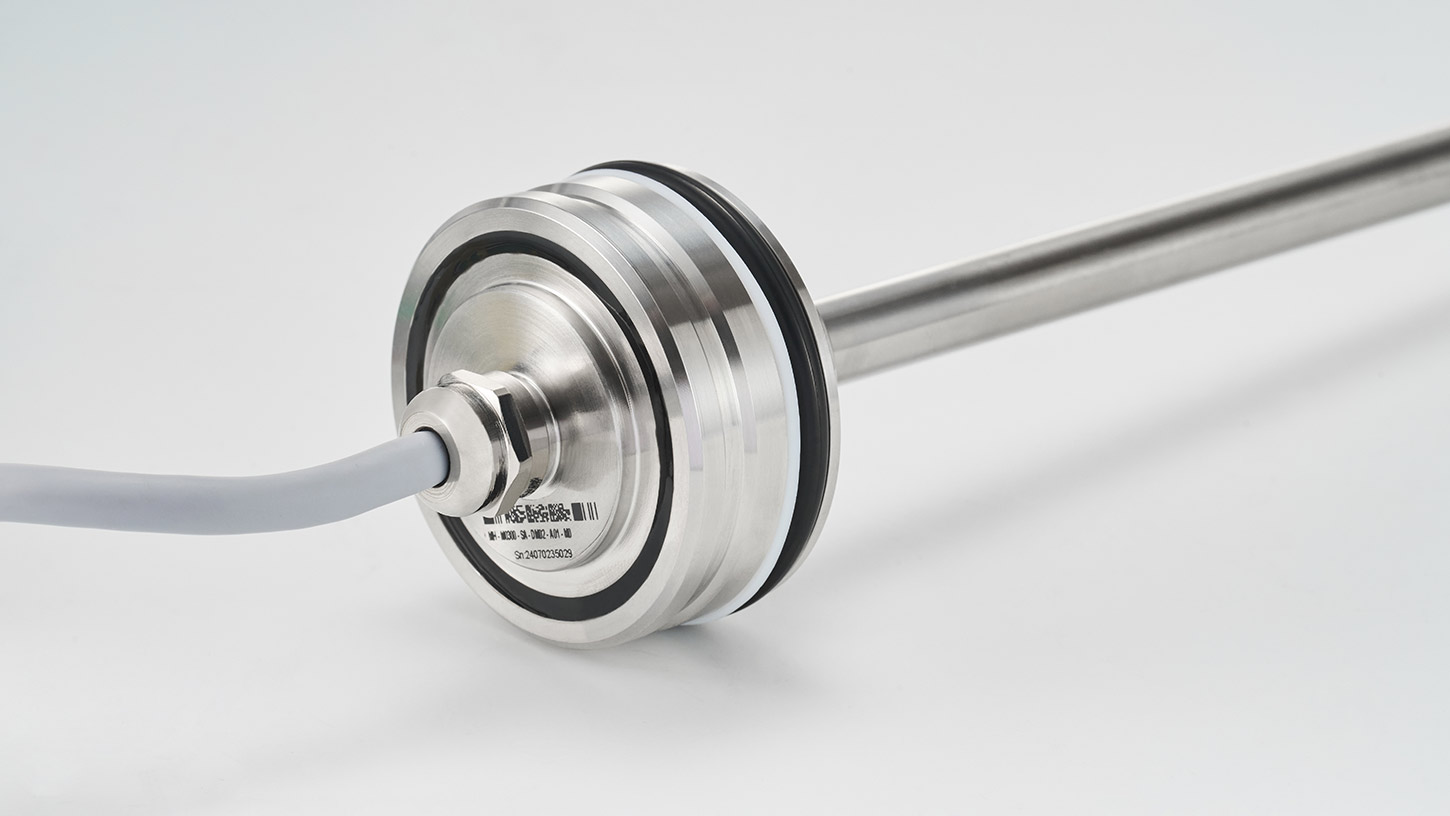

DMH软管系列油缸内置式磁致伸缩位移传感器

输出方式：模拟量、SSI和CANopen三种。有效行程：50~2500mm（根据客户要求任意定制）线性精度：0.04%FS；重复精度：0.1mm；防护等级IP67。电子尺和测杆均为304L不锈钢材质，经久耐用。测杆部分可在35MPA高压环境下正常工作，磁环与测杆非接触，永不磨损。线性测量，绝对位置量输出，不受掉电影响。

咨询热线：: 4000-909-602

详情

产品特点：

★ 专为工程机械设计

★ 高抗震动性和抗冲击性

★ 低功耗设计，有效减少系统发热

★ 多种出线方式，适配不同尺寸油缸

★ 线性测量，绝对位置输出.

★ 适应恶劣环境，IP67防护等级

★ 多种信号(模拟、数字信号)输出方式

★ 油缸内安装，免受环境和电磁干扰，非接触式测量

产品简介：

DMH系列下有模拟量、SSI和CANopen三种输出接口，是一款较高性价比，结构紧凑型传感器。传感器整体使用不锈钢材质全封闭设计，坚固耐用，防护等级达到IP67。测杆部分可在35MPA高压环境下正常工作，磁环与测杆非接触，永不磨损。线性测量，绝对位置量输出，不受掉电影响。

应用领域：

DMH系列传感器，尤其适合用在液压油缸内，对行程进行直接测量。安装在活塞上的位置磁环，随着活塞往复运动，实现活塞位置非接触精确测量。在流体动力、食品行业、灌装、注塑、能源等各种工业自动化应用领域均有应用。

参数表：

	模拟量输出
输入
测量数据	位置磁环
有效行程	50~2500mm（根据客户需要定制）
输出
电流	4~20mA （负载电阻≤250Ω）
电压	0.5~4.5Vdc 或 0.25~4.75Vdc（负载电阻≥10KΩ）
分辨率	±0.1mm（量程＜500mm）量程÷4096（量程＞500mm）
非线性度	±0.1mm（≤250mm）或±0.04%FS（＞250mm）
重复精度	±0.1mm
更新时间	2ms
工作条件
磁环速度	任意
防护等级	IP67
工作温度	-40°C ~ +105°C
湿度 / 露点	湿度90%，不能结露
冲击指标	GB/T2423.5 100g（11ms）
振动指标	GB/T2423.10 25g/10~2000Hz
电气连接
输入电压	9~30Vdc
功耗	<1W
极性保护	最大 -30Vdc
超压保护	最大 36Vdc
绝缘电阻	>10MΩ
绝缘强度	500V

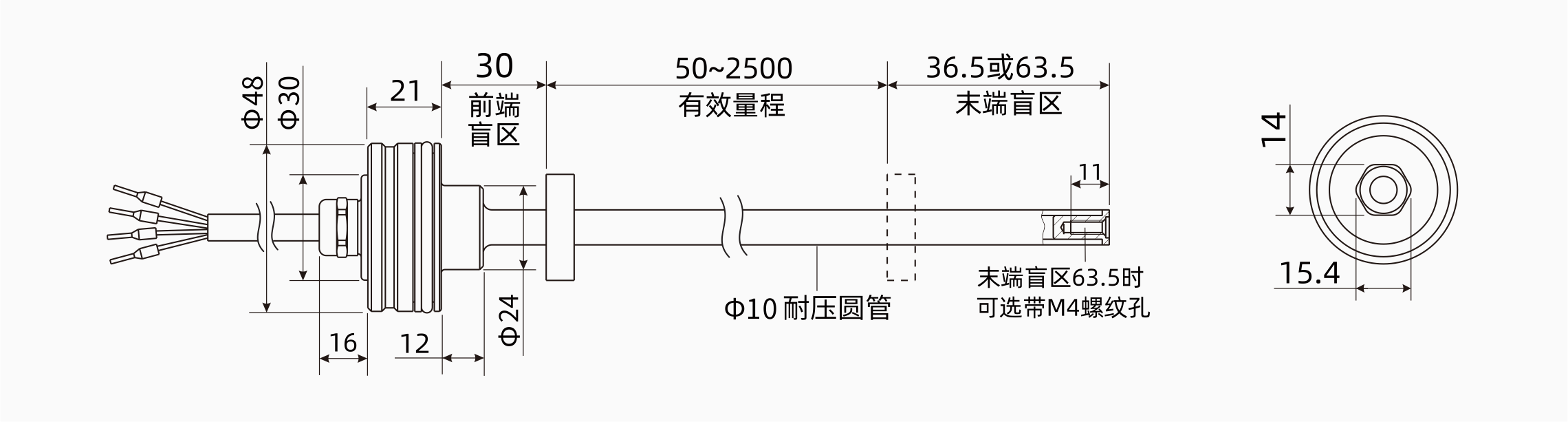

结构与材料
电子仓	304L不锈钢
测杆	304L不锈钢
出线连接	直出电缆、航空插座
工作压力等级	额定压力Pn:35Mpa、最大压力Pmax:45Mpa（测杆直径10mm）
安装	任意方向
位置磁铁	各种环形磁铁
