拉绳位移传感器DSS-S(2.5米内测量)
拉绳位移传感器DSS-S(2.5米内测量)

拉绳位移传感器DSS-S(2.5米内测量)

DSS-S型拉绳(线)位移传感器 简介拉绳
咨询热线:
400-0909-602
详情

                                                           DSS-S型拉绳(线)位移传感器



简介

拉绳位移传感器又称拉绳传感器、拉线传感器、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成,充分结合了角度传感器和直线位移传感器的优点,成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器,行程从几百毫米至几十米不等。



应用行业

拉绳位移传感器特别适合直线导轨系统,AGV、智慧城市、智慧交通、大厦智能通风系统、智能张拉系统、液压气缸系统、试验机、伸缩系统(叉车、压机、升降机、弯管机、折弯机等)、起重机或缆绳绞车、水库大坝保护监测系统、闸门开度控制系统、试验机压力机械、液压万能实验机械、仓储位置定位、压力机械、造纸机械、纺织机械、金属板材机械、包装机械、印刷机械、水平控制仪、建筑机械、工业机器人、射出机、木工机械、电梯、高度机、X-Y轴及其它长度位移等相关尺寸测量和位置控制、特别适合电液伺服液压万能试验机的控制。其它应用场合可以定制,完全可以实现低成本的高精度测量。

                                参数表

产品品牌

OUROBO

产品型号

DSS-S

最大测量行程

100~2500mm0.1~2.5米以内可选)

供电电压

5~29VDC(可选)

输出方式











注:信号输出只能选择其中的一种方式。

电阻信号输出:

0~5KΩ、0~10KΩ

电流信号输出:

4~20mA

电压信号输出:

0~5V0~10V

脉冲信号输出:

增量型(矩形方波信号输出):

集电极开路输出(NPN/PNP)、推挽输出(HTL)、长线驱动输出(TTL)、互补输出

        绝对型(数字信号输出):

RS485CanopenSSIProfibus-DPProfiNetCC-link

线性精度

0.25%0.1%0.05%0.01%FS(可选)

重复精度

0.002%FS

工作寿命

200万次、500万次(可选)

工作温度

-40~+120

防护等级

IP65IP68(可选)

产品重量

380g

最大加速度

3.8m/s2

最大速度

5m/s

回复力

5N

安装方式

支架安装

支架孔距

28±0.5mm

安装螺丝

M4

牵引螺丝

M6

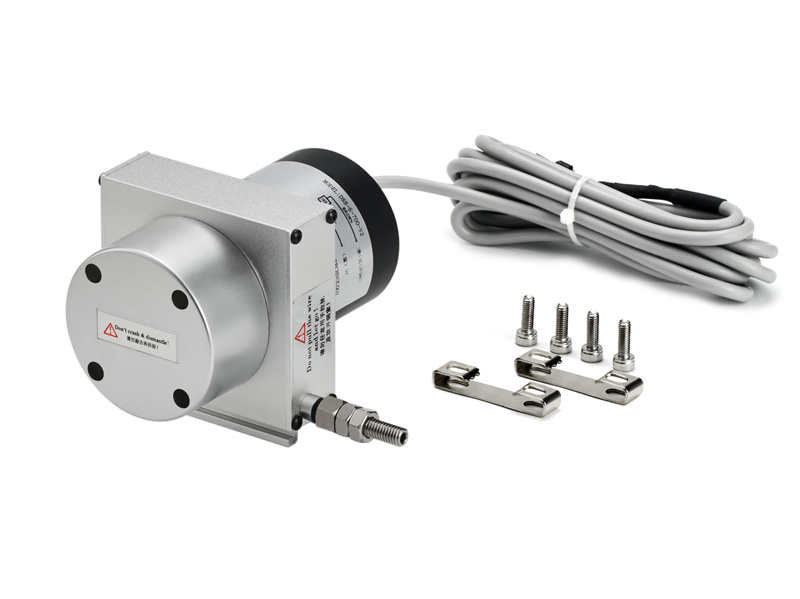

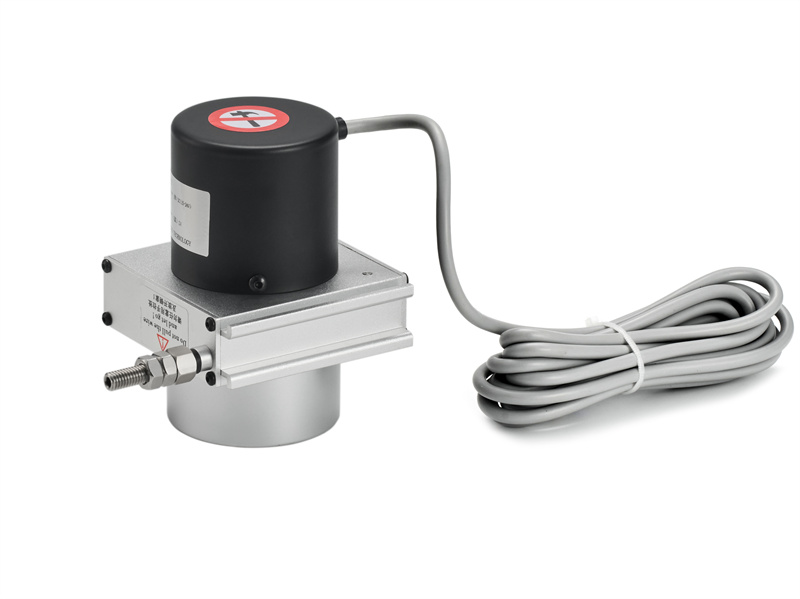

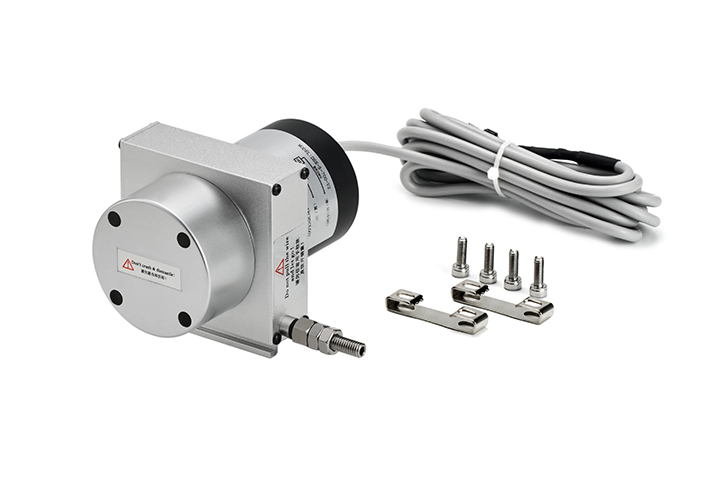

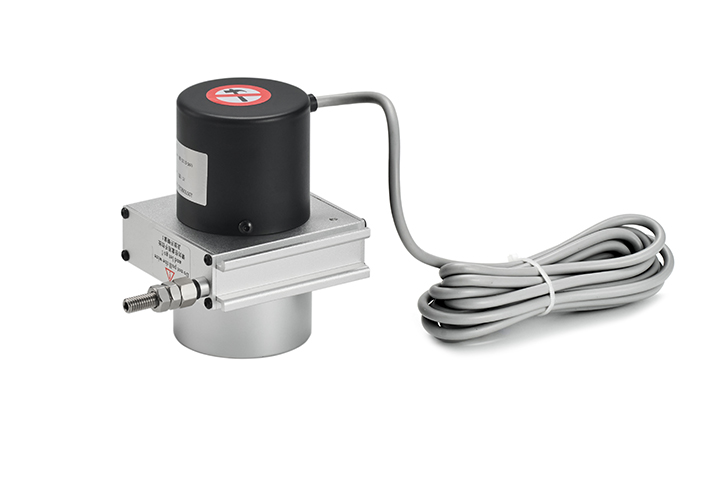

-实物图:

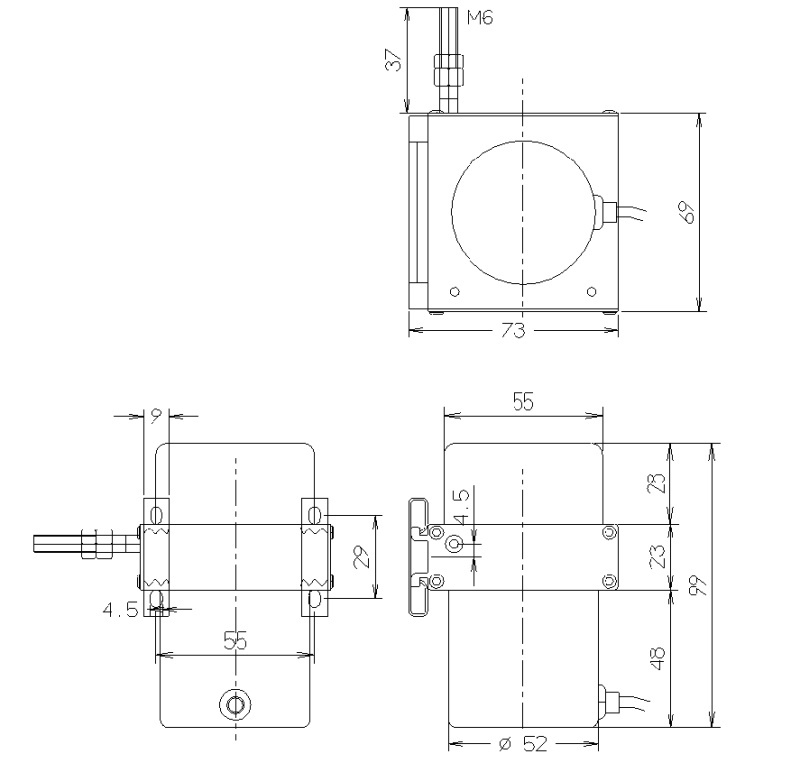

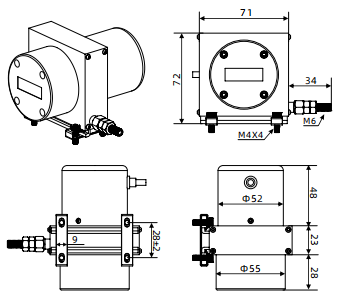

-尺寸图:
